Accessori Fumisteria

Accessori per gamma Naema 3/Naia 3/Effinox 2

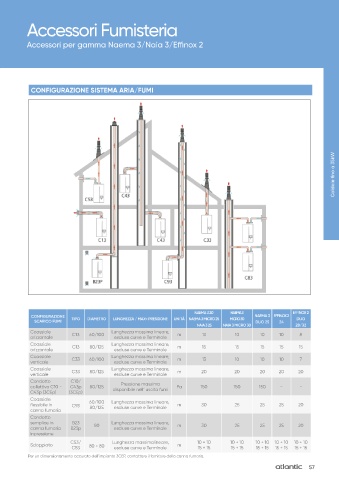

CONFIGURAZIONE SISTEMA ARIA/FUMI

Caldaie fino a 35kW

NAEMA 3 20 NAEMA 3 EFFINOX 2
CONFIGURAZIONE NAEMA 3 EFFINOX 2
SCARICO FUMI TIPO DIAMETRO LUNGHEZZA / MAX< PRESSIONE UNITÀ NAEMA 3 MICRO 25 MICRO 30 DUO 25 24 DUO
NAIA 3 25 NAIA 3 MICRO 30 28/32
Coassiale C13 60/100 Lunghezza massima lineare, m 13 10 10 10 8
orizzontale escluse curve e Terminale
Coassiale C13 80/125 Lunghezza massima lineare, m 15 15 15 15 15
orizzontale escluse curve e Terminale
Coassiale C33 60/100 Lunghezza massima lineare, m 13 10 10 10 7
verticale escluse curve e Terminale
Coassiale C33 80/125 Lunghezza massima lineare, m 20 20 20 20 20
verticale escluse curve e Terminale
Condotto C10/ Pressione massima
collettivo C10 - C43p 80/125 disponibile nell’ uscita fumi Pa 150 150 150 - -
C43p (3CEp) (3CEp)
Coassiale 60/100 Lunghezza massima lineare,
flessibile in C93 m 30 25 25 25 20
canna fumaria 80/125 escluse curve e Terminale
Condotto
semplice in B23 80 Lunghezza massima lineare, m 30 25 25 25 20
canna fumaria B23p escluse curve e Terminale
inpressione
C53/ Lunghezza massimalineare, 10 + 10 10 + 10 10 + 10 10 + 10 10 + 10
Sdoppiato 80 - 80 m
C83 escluse curve e Terminale 15 + 15 15 + 15 15 + 15 15 + 15 15 + 15
Per un dimensionamento accurato dell’impianto 3CEP, contattare il fornitore della canna fumaria.
