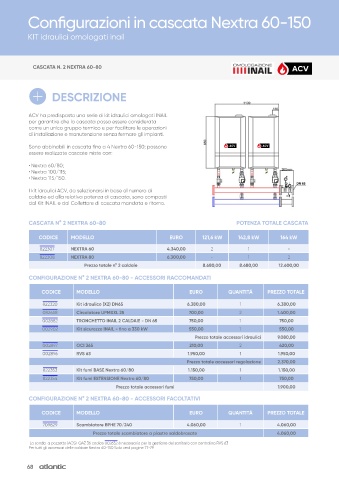

Page 68 - ACV - LISTINO RISCALDAMENTO 2024 - FIDRA

Configurazioni in cascata Nextra 60-150

KIT idraulici omologati inail

CASCATA N. 2 NEXTRA 60-80

DESCRIZIONE

ACV ha predisposto una serie di kit idraulici omologati INAIL
per garantire che la cascata possa essere considerata
come un unico gruppo termico e per facilitare le operazioni
di installazione e manutenzione senza fermare gli impianti.

Sono abbinabili in cascata fino a 4 Nextra 60-150; possono
essere realizzate cascate miste con:

• Nextra 60/80;
• Nextra 100/115;
• Nextra 115/150.

I kit idraulici ACV, da selezionarsi in base al numero di
caldaie ed alla relativa potenza di cascata, sono composti
dal Kit INAIL e dal Collettore di cascata mandata e ritorno.

CASCATA N° 2 NEXTRA 60-80 POTENZA TOTALE CASCATA

CODICE MODELLO EURO 121,6 kW 142,8 kW 164 kW

822307 NEXTRA 60 4.340,00 2 1 -
822308 NEXTRA 80 6.300,00 - 1 2
Prezzo totale n° 2 caldaie 8.680,00 8.680,00 12.600,00
CONFIGURAZIONE N° 2 NEXTRA 60-80 - ACCESSORI RACCOMANDATI

CODICE MODELLO EURO QUANTITÁ PREZZO TOTALE

822320 Kit idraulico (X2) DN65 6.380,00 1 6.380,00
082658 Circolatore UPMXXL 25 700,00 2 1.400,00
002882 TRONCHETTO INAIL 2 CALDAIE - DN 65 750,00 1 750,00
002902 Kit sicurezze INAIL - fino a 330 kW 550,00 1 550,00
Prezzo totale accessori idraulici 9.080,00
002897 OCI 365 210,00 2 420,00
002896 RVS 63 1.950,00 1 1.950,00
Prezzo totale accessori regolazione 2.370,00
822353 Kit fumi BASE Nextra 60/80 1.150,00 1 1.150,00
822354 Kit fumi ESTENSIONE Nextra 60/80 750,00 1 750,00
Prezzo totale accessori fumi 1.900,00

CONFIGURAZIONE N° 2 NEXTRA 60-80 - ACCESSORI FACOLTATIVI

CODICE MODELLO EURO QUANTITÁ PREZZO TOTALE
709829 Scambiatore BPHE 70/240 4.060,00 1 4.060,00
Prezzo totale scambiatore a piastre saldobrasate 4.060,00

La sonda a pozzetto (ACS) QAZ 36 codice 002632 è necessaria per la gestione del sanitario con centralina RVS 63
Per tutti gli accessori delle caldaie Nextra 60-150 Solo vedi pagine 77-79
