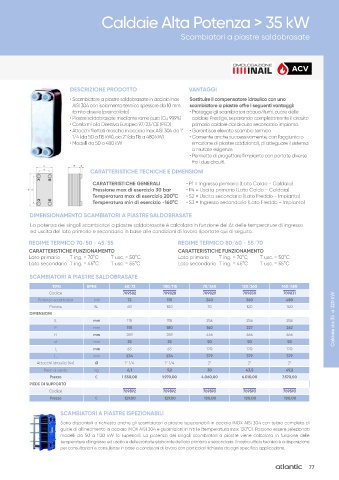

Page 77 - ACV - LISTINO RISCALDAMENTO 2024 - FIDRA

Configurazioni in cascata Nextra 60-150 Caldaie Alta Potenza > 35 kW

Scambiatori a piastre saldobrasate

DESCRIZIONE PRODOTTO VANTAGGI
• Scambiatore a piastre saldobrasate in acciaio inox Sostituire il compensatore idraulico con uno
AISI 304 con isolamento termico spessore da 10 mm scambiatore a piastre offre i seguenti vantaggi:
fornito di serie (preincollato) • Protegge gli scambiatori acqua/fumi, cuore delle
• Piastre saldobrasate mediante rame puro (Cu 99,9%) caldaie Prestige, separando completamente il circuito
• Conformi alla Direttiva Europea 97/23/CE (PED) primario caldaie dal circuito secondario impianto.
• Attacchi filettati maschio in acciaio inox AISI 304 da 1” • Garantisce elevato scambio termico
1/4 (da 50 a 115 kW), da 2” (da 116 a 480 kW) • Consente anche successivamente, con l’aggiunta o
• Modelli da 50 a 480 kW rimozione di piastre addizionali, di adeguare il sistema
a mutate esigenze.
• Permette di progettare l’impianto con portate diverse
fra i due circuiti.
CARATTERISTICHE TECNICHE E DIMENSIONI

CARATTERISTICHE GENERALI • P1 = Ingresso primario (Lato Caldo - Caldaia)
Pressione max di esercizio 30 bar • P4 = Uscita primario (Lato Caldo - Caldaia)
Temperatura max di esercizio 200°C • S2 = Uscita secondario (Lato Freddo - Impianto)
Temperatura min di esercizio -160°C • S3 = Ingresso secondario (Lato Freddo - Impianto)
DIMENSIONAMENTO SCAMBIATORI A PIASTRE SALDOBRASATE

La potenza dei singoli scambiatori a piastre saldobrasate è calcolata in funzione dei Δt delle temperature di ingresso
ed uscita del lato primario e secondario in base alle condizioni di lavoro riportate qui di seguito.
REGIME TERMICO 70/50 - 45/55 REGIME TERMICO 80/60 - 55/70
CARATTERISTICHE FUNZIONAMENTO CARATTERISTICHE FUNZIONAMENTO
Lato primario T ing. = 70°C T usc. = 50°C Lato primario T ing. = 70°C T usc. = 50°C
Lato secondario T ing. = 45°C T usc. = 55°C Lato secondario T ing. = 45°C T usc. = 55°C

SCAMBIATORI A PIASTRE SALDOBRASATE
TIPO BPHE 60/72 100/115 70/240 120/360 140/480
Codice 709582 709828 709829 709830 709831
Potenza scambiata kW 72 115 240 360 480
Piastre N. 60 100 70 120 140
DIMENSIONI
L mm 118 118 256 256 256 Caldaie da 35 a 320 kW
P mm 115 180 140 227 262
H mm 289 289 466 466 466
d mm 25 25 50 50 50
I mm 63 63 170 170 170
1
I 2 mm 234 234 379 379 379
Attacchi idraulici (4x) Ø 1” 1/4 1” 1/4 2” 2” 2”
Peso a vuoto kg 6,1 9,2 30 43,5 49,2
Prezzo € 1.550,00 1.970,00 4.060,00 6.010,00 7.570,00
PIEDE DI SUPPORTO
Codice 709592 709592 709593 709593 709593
Prezzo € 129,00 129,00 180,00 180,00 180,00

SCAMBIATORI A PIASTRE ISPEZIONABILI
Sono disponibili a richiesta anche gli scambiatori a piastre ispezionabili in acciaio INOX AISI 304 con telaio completo di
guide di allineamento in acciaio INOX AISI 304 e guarnizioni in nitrile (temperatura max 130°C). Possono essere selezionati
modelli da 50 a 1120 kW (o superiori). La potenza dei singoli scambiatori a piastre viene calcolata in funzione delle
temperature di ingresso ed uscita e delle portate elaborate del lato primario e secondario. Il nostro ufficio tecnico è a disposizione
per consultazioni e consulenze in base a condizioni di lavoro con particolari richieste da ogni specifica applicazione.
