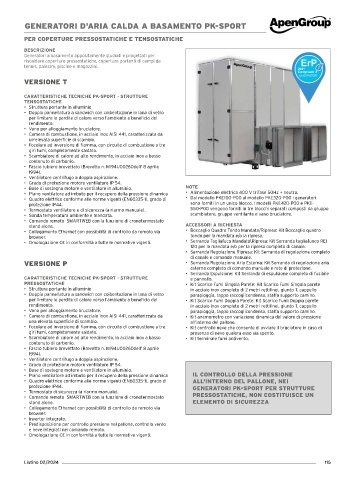

Page 115 - APENGROUP - LISTINO 2024 - FIDRA

GENERATORI D'ARIA CALDA A BASAMENTO PK-SPORT

PER COPERTURE PRESSOSTATICHE E TENSOSTATICHE
DESCRIZIONE
Generatori a basamento appositamente studiati e progettati per
riscaldare coperture pressostatiche, coperture portanti di campi da
tennis, palestre, piscine e magazzini.

VERSIONE T

CARATTERISTICHE TECNICHE PK-SPORT - STRUTTURE
TENSOSTATICHE
• Struttura portante in alluminio
• Doppia pannellatura a sandwich con coibentazione in lana di vetro
per limitare le perdite di calore verso l’ambiente a beneficio del
rendimento.
• Vano per alloggiamento bruciatore.
• Camera di combustione, in acciaio inox AISI 441, caratterizzata da
un'elevata superficie di scambio.
• Focolare ad inversione di fiamma, con circuito di combustione a tre
giri fumi, completamente saldato.
• Scambiatore di calore ad alto rendimento, in acciaio inox a basso
contenuto di carbonio.
• Fascio tubiero brevettato (Brevetto n. MI94U00260dell' 8 aprile
1994).
• Ventilatore centrifugo a doppia aspirazione.
• Grado di protezione motore ventilatore IP 54.
• Base di sostegno motore e ventilatore in alluminio. NOTE
• Piano ventilatore ad imbuto per il recupero della pressione dinamica • Alimentazione elettrica 400 V trifase 50Hz + neutro.
• Quadro elettrico conforme alle norme vigenti (EN60335-1), grado di • Dal modello PKE100-P00 al modello PKE320-P00 i generatori
protezione IP44. sono forniti in un unico blocco. I modelli PKE420-P00 e PKE-
• Termostato ventilatore e di sicurezza (a riarmo manuale). 550-P00 vengono forniti in tre blocchi separati composti da gruppo
• Sonda temperatura ambiente e mandata. scambiatore, gruppo ventilante e vano bruciatore.
• Comando remoto SMARTWEB con la funzione di cronotermostato
stand alone. ACCESSORI A RICHIESTA
• Collegamento Ethernet con possibilità di controllo da remoto via • Boccaglio Quadro Tondo Mandata/Ripresa: Kit Boccaglio quadro
browser. tondo per la mandata e/o la ripresa.
• Omologazione CE in conformità a tutte le normative vigenti. • Serranda Tagliafuco Mandata\Ripresa: Kit Serranda tagliafuoco REI
120 per la mandata e/o per la ripresa completo di canale.
• Serranda Regolazione Ripresa: Kit Serranda di regolazione completo
di canale e comando manuale.
VERSIONE P • Serranda Regolazione Aria Esterna: Kit Serranda di regolazione aria
esterna completo di comando manuale e rete di protezione.
• Serranda Espulsione: Kit Serranda di espulsione completo di fusibile
CARATTERISTICHE TECNICHE PK-SPORT - STRUTTURE e pannello.
PRESSOSTATICHE • Kit Scarico Fumi Singola Parete: Kit Scarico Fumi Singola parete
• Struttura portante in alluminio in acciaio inox completo di 2 metri rettilinei, giunto T, cappello
• Doppia pannellatura a sandwich con coibentazione in lana di vetro parapioggia, tappo raccoglicondensa, staffa supporto camino.
per limitare le perdite di calore verso l’ambiente a beneficio del • Kit Scarico Fumi Doppia Parete: Kit Scarico Fumi Doppia parete
rendimento. in acciaio inox completo di 2 metri rettilinei, giunto T, cappello
• Vano per alloggiamento bruciatore. parapioggia, tappo raccoglicondensa, staffa supporto camino.
• Camera di combustione, in acciaio inox AISI 441, caratterizzata da • Kit anemometro con variazione dinamica del valore di pressione
una elevata superficie di scambio. all’interno del pallone.
• Focolare ad inversione di fiamma, con circuito di combustione a tre • Kit controllo neve che consente di avviare il bruciatore in caso di
giri fumi, completamente saldato. presenza di neve qualora esso sia spento.
• Scambiatore di calore ad alto rendimento, in acciaio inox a basso • Kit terminale fumi antivento.
contenuto di carbonio.
• Fascio tubiero brevettato (Brevetto n. MI94U00260dell' 8 aprile
1994).
• Ventilatore centrifugo a doppia aspirazione.
• Grado di protezione motore ventilatore IP 54.
• Base di sostegno motore e ventilatore in alluminio.
• Piano ventilatore ad imbuto per il recupero della pressione dinamica IL CONTROLLO DELLA PRESSIONE
• Quadro elettrico conforme alle norme vigenti (EN60335-1), grado di ALL'INTERNO DEL PALLONE, NEI
protezione IP44. GENERATORI PK-SPORT PER STRUTTURE
• Termostato di sicurezza (a riarmo manuale). PRESSOSTATICHE, NON COSTITUISCE UN
• Comando remoto SMARTWEB con la funzione di cronotermostato
stand alone. ELEMENTO DI SICUREZZA
• Collegamento Ethernet con possibilità di controllo da remoto via
browser.
• Inverter integrato.
• Predisposizione per controllo pressione nel pallone, controllo vento
e neve integrati nel comando remoto.
• Omologazione CE in conformità a tutte le normative vigenti.

Listino 02/2024 115
