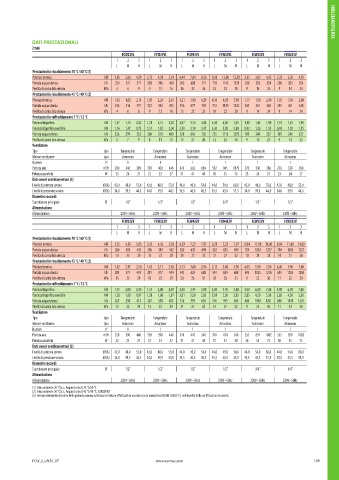

Page 201 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

VENTILCONVETTORI VENTILCONVETTORI

DATI PRESTAZIONALI
2 tubi
FCW23VL FCW33VL FCW43VL FCW53VL FCW232V FCW233V
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 2,85 3,66 4,29 3,73 4,51 5,24 6,44 7,84 8,56 8,20 13,06 15,28 2,35 3,02 4,03 2,35 3,02 4,03
Portata acqua utenza l/h 250 321 377 328 396 460 565 688 751 718 1145 1339 206 265 354 206 265 354
Perdita di carico lato utenza kPa 4 6 9 9 12 16 16 22 26 10 23 30 9 14 24 9 14 24
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,42 1,82 2,14 1,85 2,24 2,61 3,21 3,90 4,26 4,10 6,50 7,60 1,17 1,50 2,00 1,17 1,50 2,00
Portata acqua utenza l/h 246 316 371 322 390 453 556 677 739 712 1129 1320 203 261 348 203 261 348
Perdita di carico lato utenza kPa 4 6 8 9 12 16 15 22 25 10 22 29 9 14 24 9 14 24

Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 1,37 1,74 2,05 1,78 2,15 2,50 3,07 3,74 4,08 4,40 6,50 7,45 1,10 1,45 1,90 1,10 1,45 1,90
Potenza frigorifera sensibile kW 1,16 1,47 1,73 1,51 1,82 2,04 2,59 3,10 3,47 3,30 5,05 5,80 0,92 1,20 1,55 0,92 1,20 1,55
Portata acqua utenza l/h 236 299 353 306 370 430 528 643 702 755 1115 1278 189 249 327 189 249 327
Perdita di carico lato utenza kPa 5 7 9 8 11 15 15 21 26 12 24 30 9 14 23 9 14 23
Ventilatore
Tipo tipo Tangenziale Tangenziale Tangenziale Tangenziale Tangenziale Tangenziale

Motore ventilatore tipo Asincrono Asincrono Asincrono Asincrono Asincrono Asincrono
Numero n° 1 1 1 1 1 1
Portata aria m³/h 280 340 389 330 400 446 476 602 684 592 945 1179 270 330 380 270 330 380
Potenza assorbita W 23 24 27 22 23 27 31 41 48 38 55 75 23 24 27 23 24 27
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 42,0 48,0 53,0 42,0 48,0 53,0 44,0 49,0 54,0 44,0 54,0 60,0 42,0 48,0 53,0 42,0 48,0 53,0
Livello di pressione sonora dB(A) 34,0 39,5 44,5 34,0 39,5 44,5 35,5 40,5 45,5 35,5 45,5 51,5 34,0 39,5 44,5 34,0 39,5 44,5
Diametro raccordi

Scambiatore principale Ø 1/2” 1/2” 1/2” 3/4” 1/2” 1/2”
Alimentazione
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz
FCW332V FCW333V FCW432V FCW433V FCW532V FCW533V
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)

Potenza termica kW 3,25 4,36 5,03 3,25 4,36 5,03 6,29 7,23 7,97 6,29 7,23 7,97 8,04 11,80 14,00 8,04 11,80 14,00
Portata acqua utenza l/h 286 383 442 286 383 442 552 635 699 552 635 699 704 1034 1227 704 1034 1227
Perdita di carico lato utenza kPa 13 22 29 13 22 29 21 27 32 21 27 32 10 21 28 10 21 28
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,62 2,17 2,50 1,62 2,17 2,50 3,13 3,60 3,96 3,13 3,60 3,96 4,00 5,90 7,00 4,00 5,90 7,00
Portata acqua utenza l/h 281 377 434 281 377 434 543 624 688 543 624 688 695 1025 1216 695 1025 1216
Perdita di carico lato utenza kPa 13 22 29 13 22 29 20 26 31 20 26 31 11 22 30 11 22 30
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 1,55 2,08 2,40 1,55 2,08 2,40 3,00 3,45 3,80 3,00 3,45 3,80 4,00 6,00 7,00 4,00 6,00 7,00
Potenza frigorifera sensibile kW 1,28 1,68 1,97 1,28 1,68 1,97 2,01 2,50 2,85 2,01 2,50 2,85 2,85 4,50 5,30 2,85 4,50 5,30
Portata acqua utenza l/h 267 358 413 267 358 413 516 593 654 516 593 654 686 1030 1201 686 1030 1201
Perdita di carico lato utenza kPa 13 22 29 13 22 29 21 27 32 21 27 32 11 23 30 11 23 30
Ventilatore
Tipo tipo Tangenziale Tangenziale Tangenziale Tangenziale Tangenziale Tangenziale
Motore ventilatore tipo Asincrono Asincrono Asincrono Asincrono Asincrono Asincrono

Numero n° 1 1 1 1 1 1
Portata aria m³/h 320 390 440 320 390 440 370 470 540 370 470 540 535 859 1082 535 859 1082
Potenza assorbita W 22 23 27 22 23 27 31 41 48 31 41 48 38 55 75 38 55 75
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 42,0 48,0 53,0 42,0 48,0 53,0 44,0 49,0 54,0 44,0 49,0 54,0 44,0 54,0 60,0 44,0 54,0 60,0
Livello di pressione sonora dB(A) 34,0 39,5 44,5 34,0 39,5 44,5 35,5 40,5 45,5 35,5 40,5 45,5 35,5 45,5 51,5 35,5 45,5 51,5
Diametro raccordi
Scambiatore principale Ø 1/2” 1/2” 1/2” 1/2” 3/4” 3/4”

Alimentazione
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

FCW_I_UN50_07 www.aermec.com 199
