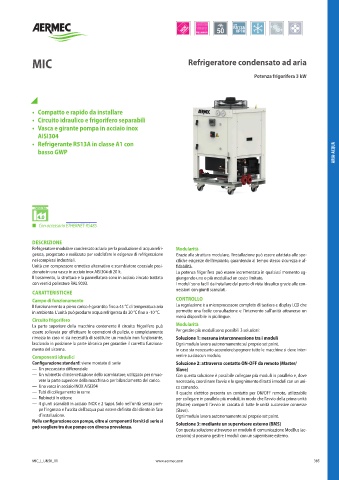

Page 387 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

MIC Refrigeratore condensato ad aria

Potenza frigorifera 3 kW

• Compatto e rapido da installare
• Circuito idraulico e frigorifero separabili
• Vasca e girante pompa in acciaio inox
AISI304
• Refrigerante R513A in classe A1 con
basso GWP ARIA-ACQUA

■ Con accessorio ETHERNET-RS485

DESCRIZIONE
Refrigeratore modulare condensato ad aria per la produzione di acqua refri- Modularità
gerata, progettato e realizzato per soddisfare le esigenze di refrigerazione Grazie alla struttura modulare, l'installazione può essere adattata alle spe-
nei complessi industriali. cifiche esigenze dell'impianto, garantendo al tempo stesso sicurezza e af-
Unità con compressore ermetico alternativo e scambiatore coassiale posi- fidabilità.
zionato in una vasca in acciaio inox AISI304 di 20 lt. La potenza frigorifera può essere incrementata in qualsiasi momento ag-
Il basamento, la struttura e la pannellatura sono in acciaio zincato trattato giungendo uno o più moduli ad un costo limitato.
con vernici poliestere RAL 9003. I moduli sono facili da installare dal punto di vista idraulico grazie alle con-
CARATTERISTICHE nessioni con giunti scanalati.
Campo di funzionamento CONTROLLO
Il funzionamento a pieno carico è garantito fino a 45 °C di temperatura aria La regolazione è a microprocessore completo di tastiera e display LCD che
in ambiente. L'unità può produrre acqua refrigerata da 20 °C fino a -10 °C. permette una facile consultazione e l'intervento sull'unità attraverso un
Circuito frigorifero menù disponibile in più lingue.
La parte superiore della macchina contenente il circuito frigorifero può Modularità
essere sollevata per effettuare le operazioni di pulizia, o completamente Per gestire più moduli sono possibili 3 soluzioni:
rimossa in caso vi sia necessità di sostituire un modulo non funzionante, Soluzione 1: nessuna interconnessione tra i moduli
lasciando in posizione la parte idronica per garantire il corretto funziona- Ogni modulo lavora autonomamente sul proprio set point.
mento del sistema. In caso sia necessario accendere/spegnere tutte le macchine si deve inter-
Componenti idraulici venire su ciascun modulo.
Configurazione standard: viene montato di serie Soluzione 2: attraverso contatto ON-OFF da remoto (Master/
— Un pressostato differenziale Slave)
— Un rubinetto di intercettazione dello scambiatore, utilizzato per rimuo- Con questa soluzione è possibile collegare più moduli in parallelo e, dove
vere la parte superiore della macchina o per bilanciamento del carico. necessario, coordinare l’avvio e lo spegnimento di tutti i moduli con un uni-
— Una vasca in acciaio INOX AISI304 co comando.
— Tubi di collegamento in rame Il quadro elettrico presenta un contatto per ON/OFF remoto, utilizzabile
— Rubinetti in ottone per collegare in parallelo più moduli, in modo che l’avvio della prima unità
— 4 giunti scanalati in acciaio INOX e 2 tappi. Solo nell'unità senza pom- (Master) comporti l’avvio in cascata di tutte le unità successive connesse
pe l'ingresso e l'uscita dell'acqua può essere definito dal cliente in fase (Slave).
d'installazione. Ogni modulo lavora autonomamente sul proprio set point.
Nella configurazione con pompe, oltre ai componenti forniti di serie si Soluzione 3: mediante un supervisore esterno (BMS)
può scegliere tra due pompe con diversa prevalenza.
Con questa soluzione attraverso un modulo di comunicazione ModBus (ac-
cessorio) si possono gestire i moduli con un supervisore esterno.

MIC_I_UN50_01 www.aermec.com 385
