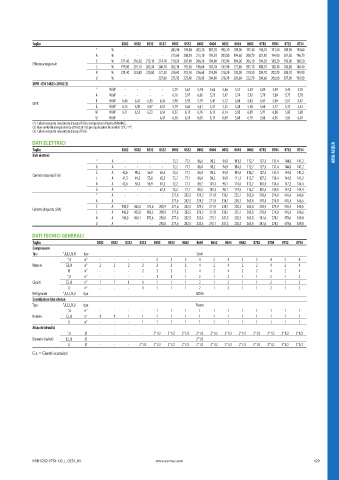

Page 431 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

Taglia 0282 0302 0332 0352 0502 0552 0602 0604 0652 0654 0682 0702 0704 0752 0754
° % - - - - 203,90 194,80 203,30 187,70 195,10 189,00 197,30 196,70 191,50 189,90 193,00
A % - - - - 213,60 208,30 213,10 193,50 205,80 194,60 208,70 201,10 194,90 201,30 196,70
E % 211,40 216,30 213,10 214,70 210,20 207,90 206,50 184,00 195,90 194,00 206,10 194,20 189,20 193,00 186,50
Efficienza stagionale
L % 199,00 201,10 205,30 200,70 202,30 192,30 196,60 183,10 187,90 177,60 197,10 188,70 188,10 183,80 186,40

N % 221,40 223,80 220,60 227,50 220,00 218,70 226,60 210,90 218,20 203,00 219,50 209,70 202,20 206,70 199,90
U % - - - 227,60 225,50 225,40 220,30 204,00 218,30 203,60 222,70 209,60 200,00 207,90 199,90
SEPR - (EN 14825: 2018) (3)
° W/W - - - - 5,79 5,61 5,74 5,62 5,66 5,57 5,59 5,84 5,94 5,45 5,76
A W/W - - - - 6,10 5,97 6,00 5,73 5,97 5,74 5,92 5,79 5,89 5,75 5,78
E W/W 6,46 6,42 6,13 6,36 5,98 5,95 5,79 5,41 5,72 5,68 5,83 5,67 5,69 5,51 5,47
SEPR
L W/W 6,15 6,00 5,97 6,07 5,79 5,65 5,61 5,31 5,55 5,28 5,58 5,60 5,77 5,37 5,53

N W/W 6,71 6,53 6,23 6,54 6,22 6,12 6,16 6,12 6,14 5,93 6,09 5,97 6,08 5,83 5,90
U W/W - - - 6,43 6,30 6,31 6,01 6,15 6,09 5,88 6,19 5,88 6,05 5,85 6,07
(1) Calcolo eseguito con portata d’acqua FISSA e temperatura d’uscita VARIABILE.
(2) Non conformi al regolamento 2016/2281 UE per applicazioni di comfort 12°C / 7°C
(3) Calcolo eseguito con portata d’acqua FISSA.
ARIA-ACQUA DATI ELETTRICI 0282 0302 0332 0352 0502 0552 0602 0604 0652 0654 0682 0702 0704 0752 0754 ARIA-ACQUA
Taglia
Dati elettrici

127,3
98,2
86,0
131,4
144,0
141,2
77,1
72,2
94,9
114,5
A ° A A - - - - - - - - 72,2 77,1 86,0 98,2 94,9 111,3 112,7 127,3 131,4 144,0 141,2
112,7
E A 42,6 49,2 56,9 65,3 72,2 77,1 86,0 98,2 94,9 114,5 112,7 127,3 131,4 144,0 141,2
Corrente massima (FLA)
L A 41,5 49,2 55,8 65,3 72,2 77,1 86,0 98,2 94,9 111,3 112,7 127,3 131,4 144,0 141,2
N A 42,6 50,3 56,9 67,3 72,2 77,1 89,2 101,3 98,1 114,5 112,7 130,5 134,6 147,2 144,4
U A - - - 67,3 72,2 77,1 89,2 101,3 98,1 114,5 112,7 130,5 134,6 147,2 144,4
° A - - - - 277,6 282,5 329,2 211,9 338,1 225,1 363,8 378,4 274,9 476,4 346,6

A A - - - - 277,6 282,5 329,2 211,9 338,1 228,3 363,8 378,4 274,9 476,4 346,6
E A 148,0 163,0 170,6 208,9 277,6 282,5 329,2 211,9 338,1 228,3 363,8 378,4 274,9 476,4 346,6
Corrente di spunto (LRA)
L A 146,9 163,0 169,5 208,9 277,6 282,5 329,2 211,9 338,1 225,1 363,8 378,4 274,9 476,4 346,6
N A 148,0 164,1 170,6 210,8 277,6 282,5 332,4 215,1 341,3 228,3 363,8 381,6 278,1 479,6 349,8
U A - - - 210,8 277,6 282,5 332,4 215,1 341,3 228,3 363,8 381,6 278,1 479,6 349,8
DATI TECNICI GENERALI
Taglia 0282 0302 0332 0352 0502 0552 0602 0604 0652 0654 0682 0702 0704 0752 0754

Compressore
Tipo °,A,E,L,N,U tipo Scroll
°,A n° - - - - 2 2 2 4 2 4 2 2 4 2 4
Numero E,L,N n° 2 2 2 2 2 2 2 4 2 4 2 2 4 2 4
U n° - - - 2 2 2 2 4 2 4 2 2 4 2 4
°,A n° - - - - 1 1 1 2 1 2 1 1 2 1 2
Circuiti E,L,N n° 1 1 1 1 1 1 1 2 1 2 1 1 2 1 2

U n° - - - 1 1 1 1 2 1 2 1 1 2 1 2
Refrigerante °,A,E,L,N,U tipo R410A
Scambiatore lato utenza
Tipo °,A,E,L,N,U tipo Piastre
°,A n° - - - - 1 1 1 1 1 1 1 1 1 1 1
Numero E,L,N n° 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
U n° - - - 1 1 1 1 1 1 1 1 1 1 1 1
Attacchi idraulici

°,A Ø - - - - 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2
Diametro (in/out) E,L,N Ø 2” 1/2
U Ø - - - 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2
G.s. = Giunti scanalati

NRB-0282-0754-CO_I_CE50_09 www.aermec.com 429
