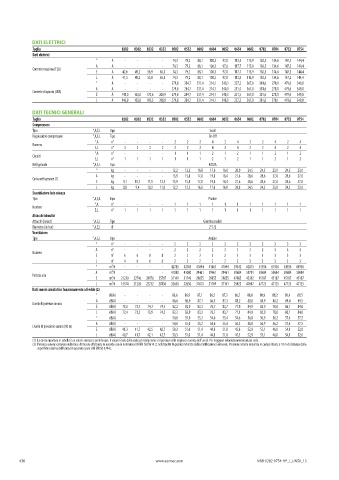

Page 440 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA
P. 440
DATI ELETTRICI
Taglia 0282 0302 0332 0352 0502 0552 0602 0604 0652 0654 0682 0702 0704 0752 0754
Dati elettrici
° A - - - - 74,3 79,2 88,1 100,3 97,0 113,5 115,9 130,5 134,6 147,2 144,4
A A - - - - 74,3 79,2 88,1 100,3 97,0 117,7 115,9 130,5 134,6 147,2 144,4
Corrente massima (FLA)
E A 42,6 49,2 56,9 65,3 74,3 79,2 88,1 100,3 97,0 117,7 115,9 130,5 134,6 147,2 144,4
L A 41,5 49,2 55,8 65,3 74,3 79,2 88,1 100,3 97,0 113,5 115,9 130,5 134,6 147,2 144,4
° A - - - - 279,8 284,7 331,4 214,1 340,3 227,2 367,0 381,6 278,1 479,6 349,8
A A - - - - 279,8 284,7 331,4 214,1 340,3 231,5 367,0 381,6 278,1 479,6 349,8
Corrente di spunto (LRA)
E A 148,0 163,0 170,6 208,9 279,8 284,7 331,4 214,1 340,3 231,5 367,0 381,6 278,1 479,6 349,8
L A 146,9 163,0 169,5 208,9 279,8 284,7 331,4 214,1 340,3 227,2 367,0 381,6 278,1 479,6 349,8
DATI TECNICI GENERALI
Taglia 0282 0302 0332 0352 0502 0552 0602 0604 0652 0654 0682 0702 0704 0752 0754
Compressore
Tipo °,A,E,L tipo Scroll
Regolazione compressore °,A,E,L Tipo On-Off
°,A n° - - - - 2 2 2 4 2 4 2 2 4 2 4
Numero
E,L n° 2 2 2 2 2 2 2 4 2 4 2 2 4 2 4
°,A n° - - - - 1 1 1 2 1 2 1 1 2 1 2 ARIA-ACQUA
Circuiti
E,L n° 1 1 1 1 1 1 1 2 1 2 1 1 2 1 2
Refrigerante °,A,E,L tipo R410A
° kg - - - - 12,2 12,2 16,8 17,6 16,8 20,0 24,5 24,5 23,0 24,5 23,0
A kg - - - - 15,9 15,8 17,8 19,8 18,4 21,6 28,6 28,6 27,0 28,6 27,0
Carica refrigerante (1)
E kg 9,1 10,7 11,1 12,5 15,9 15,8 17,8 19,8 18,4 21,6 28,6 28,6 27,0 28,6 27,0
L kg 8,8 9,4 10,3 11,0 12,2 12,2 16,8 17,6 16,8 20,0 24,5 24,5 23,0 24,5 23,0
Scambiatore lato utenza
Tipo °,A,E,L tipo Piastre
°,A n° - - - - 1 1 1 1 1 1 1 1 1 1 1
Numero
E,L n° 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Attacchi idraulici
Attacchi (in/out) °,A,E,L Tipo Giunti scanalati
Diametro (in/out) °,A,E,L Ø 2” 1/2
Ventilatore
Tipo °,A,E,L tipo Assiale
° n° - - - - 2 2 2 2 2 2 3 3 3 3 3
A n° - - - - 2 2 2 2 3 3 3 2 3 3 3
Numero
E n° 6 6 8 8 2 2 2 2 2 3 3 3 3 3 3
L n° 4 6 6 8 2 2 2 2 2 2 3 3 3 3 3
° m³/h - - - - 42785 42785 41094 41065 41094 39542 62015 61936 61936 61936 61936
A m³/h - - - - 41080 41080 39461 39461 39461 59684 59701 59684 59684 59684 59684
Portata aria
E m³/h 21230 22746 28176 25787 31149 31149 29855 29855 29855 47085 45202 45187 45187 45187 45187
L m³/h 15574 21226 22732 28156 32650 32650 31613 31169 31161 29823 47087 47125 47125 47125 47125
Dati sonori calcolati in funzionamento a freddo (2)
° dB(A) - - - - 86,6 86,9 87,1 86,5 87,3 86,5 88,8 88,9 88,2 89,4 89,5
A dB(A) - - - - 86,6 86,9 87,1 86,5 87,3 88,2 88,8 88,9 88,2 89,4 89,5
Livello di potenza sonora
E dB(A) 73,0 73,5 74,3 74,5 82,2 82,9 83,3 76,7 83,7 77,8 84,9 85,0 78,0 86,1 84,0
L dB(A) 72,4 73,5 73,9 74,5 82,2 82,9 83,3 76,7 83,7 77,1 84,9 85,0 78,0 86,1 84,0
° dB(A) - - - - 54,8 55,0 55,2 54,6 55,4 54,6 56,8 56,9 56,2 57,4 57,5
A dB(A) - - - - 54,8 55,0 55,2 54,6 55,4 56,2 56,8 56,9 56,2 57,4 57,5
Livello di pressione sonora (10 m)
E dB(A) 41,3 41,7 42,5 42,7 50,3 51,0 51,4 44,8 51,8 45,8 52,9 53,1 46,0 54,1 52,0
L dB(A) 40,7 41,7 42,1 42,7 50,3 51,0 51,4 44,8 51,8 45,3 52,9 53,1 46,0 54,1 52,0
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
438 www.aermec.com NRB-0282-0754-HP_I_UN50_13
