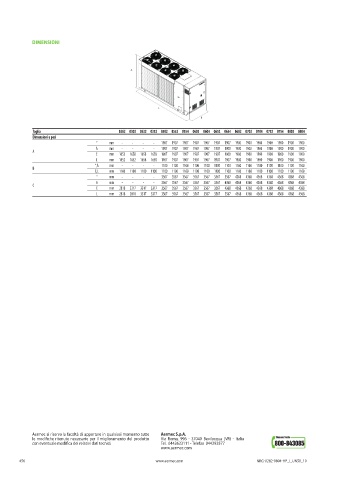

Page 458 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

DIMENSIONI

A

C
B

Taglia 0282 0302 0332 0352 0502 0552 0554 0602 0604 0652 0654 0682 0702 0704 0752 0754 0802 0804
Dimensioni e pesi
° mm - - - - 1907 1907 1907 1907 1907 1907 1907 1900 1900 1900 1900 1900 1900 1900
A mm - - - - 1907 1907 1907 1907 1907 1907 1900 1900 1900 1900 1900 1900 1900 1900
A
E mm 1652 1658 1658 1658 1907 1907 1907 1907 1907 1907 1900 1900 1900 1900 1900 1900 1900 1900 ARIA-ACQUA
L mm 1652 1652 1658 1658 1907 1907 1907 1907 1907 1907 1907 1900 1900 1900 1900 1900 1900 1900
°,A mm - - - - 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100
B
E,L mm 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100
° mm - - - - 3567 3567 3567 3567 3567 3567 3567 4368 4368 4368 4368 4368 4368 4368
A mm - - - - 3567 3567 3567 3567 3567 3567 4368 4368 4368 4368 4368 4368 4368 4368
C
E mm 2818 3317 3317 3317 3567 3567 3567 3567 3567 3567 4368 4368 4368 4368 4368 4368 4368 4368
L mm 2818 2818 3317 3317 3567 3567 3567 3567 3567 3567 3567 4368 4368 4368 4368 4368 4368 4368

Aermec si riserva la facoltà di apportare in qualsiasi momento tutte Aermec S.p.A.
le modi che ritenute necessarie per il miglioramento del prodotto Via Roma, 996 - 37040 Bevilacqua (VR) - Italia
con eventuale modi ca dei relativi dati tecnici. Tel. 0442633111 - Telefax 044293577
www.aermec.com

456 www.aermec.com NRG-0282-0804-HP_I_UN50_10
