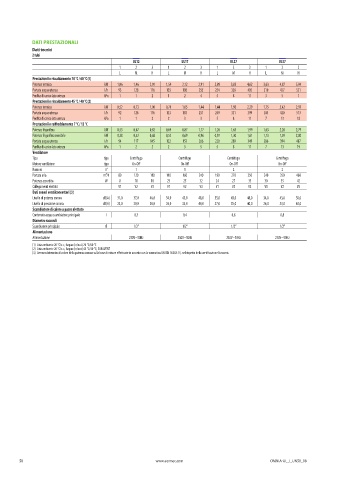

Page 60 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

VENTILCONVETTORI

DATI PRESTAZIONALI
Dati tecnici
2 tubi
UL12 UL17 UL27 UL37
1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 1,06 1,46 2,01 1,54 2,12 2,91 2,89 3,83 4,62 3,63 4,87 5,94
Portata acqua utenza l/h 93 128 176 135 186 255 254 336 405 310 427 521
Perdita di carico lato utenza kPa 1 1 2 1 2 4 5 8 11 3 5 7
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 0,52 0,73 1,00 0,76 1,05 1,44 1,44 1,90 2,29 1,75 2,42 2,95
Portata acqua utenza l/h 92 126 176 133 183 251 249 331 399 305 420 513
Perdita di carico lato utenza kPa 1 1 2 2 3 3 5 8 11 7 13 18
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,53 0,67 0,82 0,69 0,87 1,17 1,26 1,65 1,99 1,63 2,26 2,79
Potenza frigorifera sensibile kW 0,38 0,52 0,68 0,52 0,69 0,96 0,97 1,30 1,61 1,13 1,59 2,00
Portata acqua utenza l/h 94 117 145 122 153 206 220 289 349 286 394 487
Perdita di carico lato utenza kPa 1 2 2 2 3 5 5 8 11 7 13 19
Ventilatore
Tipo tipo Centrifugo Centrifugo Centrifugo Centrifugo
Motore ventilatore tipo On-Off On-Off On-Off On-Off
Numero n° 1 1 2 2
Portata aria m³/h 80 120 180 110 160 240 190 270 350 240 350 460
Potenza assorbita W 8 18 18 23 25 32 24 27 35 30 35 42
Collegamenti elettrici V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 31,0 37,0 46,0 34,0 43,0 48,0 35,0 43,0 48,0 34,0 43,0 50,0
Livello di pressione sonora dB(A) 23,0 29,0 38,0 26,0 35,0 40,0 27,0 35,0 40,0 26,0 33,0 40,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 0,3 0,4 0,6 0,8
Diametro raccordi
Scambiatore principale Ø 1/2” 1/2” 1/2” 1/2”
Alimentazione
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz

(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

58 www.aermec.com OMNIA-UL_I_UN50_08
