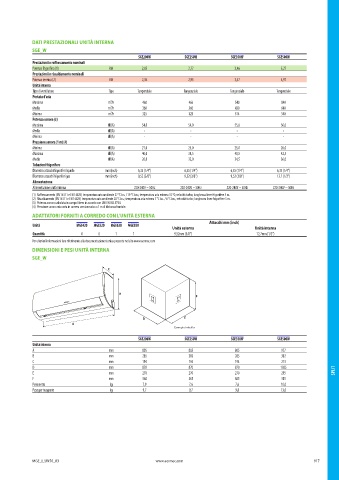

Page 919 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

DATI PRESTAZIONALI UNITÀ INTERNA
SGE_W
SGE200W SGE250W SGE350W SGE500W
Prestazioni in raffrescamento nominali

Potenza frigorifera (1) kW 2,05 2,77 3,46 5,27
Prestazioni in riscaldamento nominali
Potenza termica (2) kW 2,34 2,93 3,57 4,97
Unità interna
Tipo di ventilatore Tipo Tangenziale Tangenziale Tangenziale Tangenziale
Portata d’aria
Massima m³/h 460 466 540 840
Media m³/h 360 360 430 680

Minima m³/h 325 325 314 540
Potenza sonora (3)
Massima dB(A) 54,0 54,0 55,0 56,0
Media dB(A) - - - -
Minima dB(A) - - - -
Pressione sonora (1 m) (4)
Minima dB(A) 21,0 25,0 25,0 26,0
Massima dB(A) 40,0 38,5 40,5 42,5

Media dB(A) 26,0 32,0 34,5 36,0
Tubazioni frigorifere
Diametro attacchi frigoriferi liquido mm (inch) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”)
Diametro attacchi frigoriferi gas mm (inch) 9,52 (3/8”) 9,52 (3/8”) 9,52 (3/8”) 12.7 (1/2”)
Alimentazione
Alimentazione unità interna 220-240V ~ 50Hz 220-240V ~ 50Hz 220-240V ~ 50Hz 220-240V ~ 50Hz
(1) Raffrescamento (EN 14511 e EN 14825) temperatura aria ambiente 27 °C b.s. / 19 °C b.u.; temperatura aria esterna 35 °C; velocità turbo; lunghezza linee frigorifere 5 m.

(2) Riscaldamento (EN 14511 e EN 14825) temperatura aria ambiente 20 °C b.s.; temperatura aria esterna 7 °C b.s. / 6 °C b.u.; velocità turbo; lunghezza linee frigorifere 5 m.
(3) Potenza sonora calcolata in campo libero in accordo con UNI EN ISO 3744.
(4) Pressione sonora misurata in camera semianecoica a 1 m di distanza frontale.
ADATTATORI FORNITI A CORREDO CON L'UNITÀ ESTERNA
Attacchi mm (inch)
Unità MGE420 MGE520 MGE630 MGE830
Unità esterna Unità interna
Quantità 0 0 1 1 9,52mm (3/8”) 12,7mm (1/2”)
Per ulteriori informazioni fare riferimento alla documentazione tecnica presente nel sito www.aermec.com

DIMENSIONI E PESI UNITÀ INTERNA
SGE_W

C

B
F

D E
A
Esempio imballo

SGE200W SGE250W SGE350W SGE500W
Unità interna
A mm 805 805 805 957
B mm 285 285 285 302
C mm 194 194 194 213
SPLIT D E mm 870 870 870 1035 SPLIT
270
270
270
295
mm
F mm 360 365 365 385
Peso netto kg 7,9 7,6 7,6 10,0
Peso per trasporto kg 9,7 9,7 9,8 13,0

MGE_I_UN50_03 www.aermec.com 917
