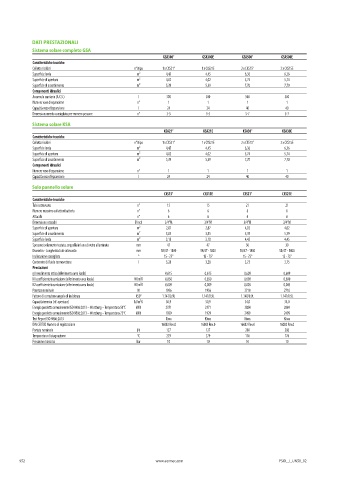

Page 954 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

DATI PRESTAZIONALI
Sistema solare completo GSA
GSA300° GSA300E GSA500° GSA500E
Caratteristiche tecniche
Collettori solari n°/tipo 1 x CXS21° 1 x CXS21E 2 x CXS15° 2 x CXS15E
Superficie lorda m² 4,45 4,45 6,36 6,36
Superficie di apertura m² 4,02 4,02 5,74 5,74
Superficie di assorbimento m² 5,39 5,39 7,70 7,70
Componenti idraulici
Accumulo sanitario (A.C.S.) l 300 300 500 500
Numero vaso d’espansione n° 1 1 1 1
Capacità vaso d’espansione l 24 24 40 40
Dimensionamento consigliato per numero persone n° 3-5 3-5 5-7 5-7

Sistema solare KSA
KSA21° KSA21E KSA30° KSA30E
Caratteristiche tecniche
Collettori solari n°/tipo 1 x CXS21° 1 x CXS21E 2 x CXS15° 2 x CXS15E
Superficie lorda m² 4,45 4,45 6,36 6,36
Superficie di apertura m² 4,02 4,02 5,74 5,74
Superficie di assorbimento m² 5,39 5,39 7,70 7,70
Componenti idraulici
Numero vaso d’espansione n° 1 1 1 1
Capacità vaso d’espansione l 24 24 40 40
Solo pannello solare
CXS15° CXS15E CXS21° CXS21E

Caratteristiche tecniche
Tubi sottovuoto n° 15 15 21 21
Numero massimo collettori batteria n° 6 6 6 6
Attacchi n° 6 6 6 6
Dimensione attacchi Ø inch 3/4”M 3/4”M 3/4”M 3/4”M
Superficie di apertura m² 2,87 2,87 4,02 4,02
Superficie di assorbimento m² 3,85 3,85 5,39 5,39
Superficie lorda m² 3,18 3,18 4,45 4,45
Spessore isolamento testata, coppella in lana di vetro alluminata mm 47 47 30 30
Diametro - Lunghezza tubi sotovuoto mm 58/47 - 1800 58/47 - 1800 58/47 - 1800 58/47 - 1800
Inclinazione consigliata ° 15 - 75° 15 - 75° 15 - 75° 15 - 75°
Contenuto di fluido termovettore l 3,28 3,28 3,75 3,75
Prestazioni
η0 rendimento ottico (riferimento area lorda) 0,615 0,615 0,609 0,609
K1 coefficiente trasmissione (riferimento area lorda) W/m²K 0,850 0,850 0,690 0,690
K2 coefficiente trasmissione (riferimento area lorda) W/m²K 0,009 0,009 0,005 0,005
Potenza nominale W 1956 1956 2710 2710
Fattore di correzione angolo di incidenza K50° 1.14T/0.9L 1.14T/0.9L 1.14T/0.9L 1.14T/0.9L
Capacità termica (rif. apertura) kJ/m²K 50,9 50,9 34,0 34,0
Energia prodotto annualmente ISO 9806:2013 – Wurzburg – Temperatura 50°C kWh 2371 2371 2884 2884
Energia prodotto annualmente ISO 9806:2013 – Wurzburg – Temperatura 75°C kWh 1929 1929 2499 2499
Test Report ISO 9806:2013 Kiwa Kiwa Kiwa Kiwa
DIN CERTCO Numero di registrazione 16083 Rev.0 16083 Rev.0 16082 Rev.0 16082 Rev.0

Portata nominale l/h 127 127 200 200
Temperatura di stagnazione °C 279 279 176 176
Pressione massima bar 10 10 10 10

COMPLEMENTI

952 www.aermec.com PSOL_I_UN50_02
