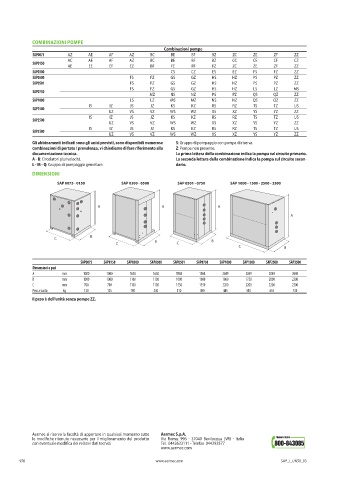

Page 960 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

COMBINAZIONI POMPE
Combinazioni pompe
SAP0075 AZ AE AF AZ BC BE BF BZ ZC ZE ZF ZZ
AC AE AF AZ BC BE BF BZ CC CE CF CZ
SAP0150
AE EE EF EZ BF FE FF FZ ZC ZE ZF ZZ
SAP0300 CS CZ ES EZ FS FZ ZZ
SAP0500 FS FZ GS GZ HS HZ PS PZ ZZ
SAP0501 FS FZ GS GZ HS HZ PS PZ ZZ
FS FZ GS GZ HS HZ LS LZ MS
SAP0750
MZ NS NZ PS PZ QS QZ ZZ
SAP1000 LS LZ MS MZ NS NZ QS QZ ZZ
IS IZ JS JZ KS KZ RS RZ TS TZ US
SAP1500
UZ VS VZ WS WZ XS XZ YS YZ ZZ
IS IZ JS JZ KS KZ RS RZ TS TZ US
SAP2500
UZ VS VZ WS WZ XS XZ YS YZ ZZ
IS IZ JS JZ KS KZ RS RZ TS TZ US
SAP3500
UZ VS VZ WS WZ XS XZ YS YZ ZZ
Gli abbinamenti indicati sono gli unici previsti, sono disponibili numerose S: Gruppo di pompaggio con pompa di riserva.
combinazioni di portata / prevalenza, vi chiediamo di fare riferimento alla Z: Pompa non presente.
documentazione tecnica. La prima lettera della combinazione indica la pompa sul circuito primario.
A - B: Circolatori plurivelocità. La seconda lettera della combinazione indica la pompa sul circuito secon-
L - M - Q: Gruppo di pompaggio gemellare. dario.
DIMENSIONI
SAP 0075 - 0150 SAP 0300 - 0500 SAP 0501 - 0750 SAP 1000 - 1500 - 2500 - 3500

A A A
A

B
C
C B C B
C B

SAP0075 SAP0150 SAP0300 SAP0500 SAP0501 SAP0750 SAP1000 SAP1500 SAP2500 SAP3500
Dimensioni e pesi
A mm 1000 1000 1650 1650 1968 1968 2049 2049 2049 2049
B mm 1000 1000 1100 1100 1000 1000 1000 1750 2000 2300
C mm 700 700 1100 1100 1550 1550 2200 2200 2200 2200
Peso a vuoto kg 120 135 190 230 310 400 445 510 655 730
Il peso è dell'unità senza pompe ZZ.
