Page 977 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

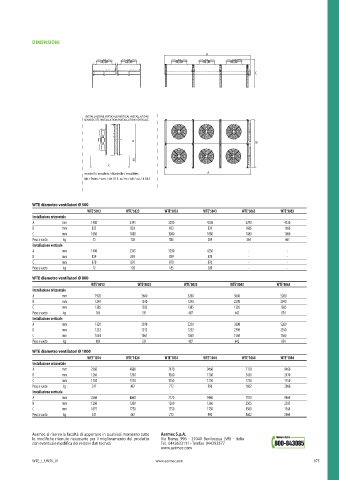

DIMENSIONI

A

C

INSTALLAZIONE VERTICALE/VERTICAL INSTALLATION/
SENKRECHTE INSTALLATION/INSTALLATION VERTICALE

B
B

30
C
modelli / models / Modelle / modèles A
da / from / von / de 513 a / to / ab / zu / à 545

WTE diametro ventilatori Ø 500
WTE°5013 WTE°5023 WTE°5033 WTE°5043 WTE°5063 WTE°5083
Installazione orizzontale
A mm 1400 2345 3290 4230 3290 4230
B mm 833 833 833 833 1666 1666
C mm 1080 1080 1080 1080 1080 1080
Peso a vuoto kg 72 128 185 289 354 467

Installazione verticale
A mm 1400 2345 3290 4230 - -
B mm 839 839 839 839 - -
C mm 870 870 870 870 - -
Peso a vuoto kg 72 128 185 289 - -
WTE diametro ventilatori Ø 800
WTE°8013 WTE°8023 WTE°8033 WTE°8043 WTE°8063

Installazione orizzontale
A mm 1920 3600 5260 3600 5260
B mm 1240 1240 1240 2390 2390
C mm 1385 1385 1385 1385 1385
Peso a vuoto kg 169 331 487 642 954
Installazione verticale
A mm 1320 3590 5250 3600 5260

B mm 1232 1232 1232 2390 2390
C mm 1061 1061 1061 1560 1560
Peso a vuoto kg 169 331 487 642 954
WTE diametro ventilatori Ø 1000
WTE°1014 WTE°1024 WTE°1034 WTE°1044 WTE°1064 WTE°1084
Installazione orizzontale
A mm 2560 4860 7170 9460 7170 9460

B mm 1260 1260 1260 1260 2430 2430
C mm 1750 1750 1750 1750 1750 1750
Peso a vuoto kg 247 467 772 990 1602 2060
Installazione verticale
A mm 2560 4860 7170 9460 7170 9460
B mm 1260 1260 1260 1260 2505 2505
C mm 1075 1750 1750 1750 1560 1560
Peso a vuoto kg 247 467 772 990 1602 2060

Aermec si riserva la facoltà di apportare in qualsiasi momento tutte Aermec S.p.A.
le modi che ritenute necessarie per il miglioramento del prodotto Via Roma, 996 - 37040 Bevilacqua (VR) - Italia
con eventuale modi ca dei relativi dati tecnici. Tel. 0442633111 - Telefax 044293577
www.aermec.com
COMPLEMENTI WTE_I_UN50_01 www.aermec.com 975
