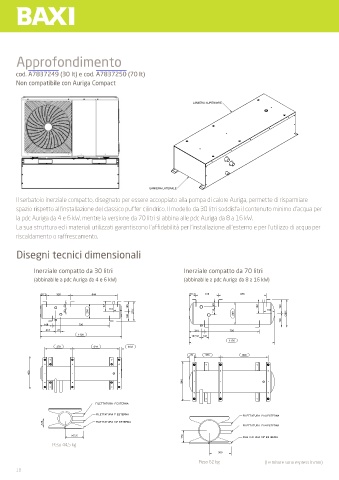

Page 18 - BAXI - AURIGA - AURIGA COMPACT - FIDRA

Approfondimento

cod. A7837249 (30 lt) e cod. A7837250 (70 lt)
Non compatibile con Auriga Compact

LAMIERA SUPERIORE

LAMIERA LATERALE
Il serbatoio inerziale compatto, disegnato per essere accoppiato alla pompa di calore Auriga, permette di risparmiare
spazio rispetto all’installazione del classico puffer cilindrico. Il modello da 30 litri soddisfa il contenuto minimo d’acqua per
la pdc Auriga da 4 e 6 kW, mentre la versione da 70 litri si abbina alle pdc Auriga da 8 a 16 kW.
La sua struttura ed i materiali utilizzati garantiscono l’affidabilità per l’installazione all’esterno e per l’utilizzo di acqua per
riscaldamento o raffrescamento.

Disegni tecnici dimensionali

Inerziale compatto da 30 litri Inerziale compatto da 70 litri

(abbinabile a pdc Auriga da 4 e 6 kW) (abbinabile a pdc Auriga da 8 a 16 kW)

92,7 326 644 91,1 315 656

50 137 135 60 192 190
90 200 110 270 110 300 150 380
135
190
168 790
216 70 210 756
1126
167,92 102
1176
379 644 36,8
70 363 656

450
540

FILETTATURA 1" ESTERNA

FILETTATURA 1" ESTERNA
FILETTATURA 1"1/4 ESTERNA
120 FILETTATURA 1/2" ESTERNA
FILETTATURA 1"1/4 ESTERNA
170 FILETTATURA 1/2" ESTERNA
257,5
Peso 44,5 kg
300
Peso 62 kg (Le misure sono espress in mm)
18
