Caldaie commerciali

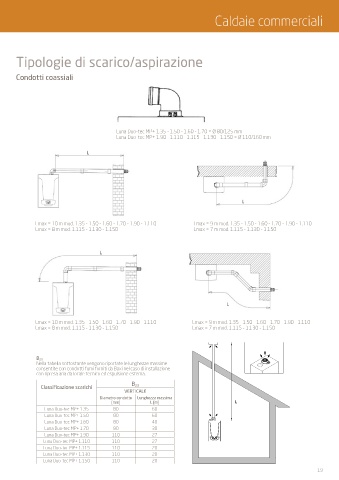

Tipologie di scarico/aspirazione

Condotti coassiali

Luna Duo-tec MP+ 1.35 - 1.50 - 1.60 - 1.70 = Ø 80/125 mm
Luna Duo-tec MP+ 1.90 - 1.110 - 1.115 - 1.130 - 1.150 = Ø 110/160 mm

Lmax = 10 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110 Lmax = 9 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110
Lmax = 8 m mod. 1.115 - 1.130 - 1.150 Lmax = 7 m mod. 1.115 - 1.130 - 1.150

Lmax = 10 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110 Lmax = 9 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110
Lmax = 8 m mod. 1.115 - 1.130 - 1.150 Lmax = 7 m mod. 1.115 - 1.130 - 1.150

B 23
Nella tabella sottostante vengono riportate le lunghezze massime
consentite con condotti fumi forniti da Baxi nel caso di installazione
con ripresa aria da locale tecnico ed espulsione esterna.

Classificazione scarichi B 23
VERTICALE
Diametro condotto Lunghezza massima
[mm] L [m]
Luna Duo-tec MP+ 1.35 80 60
Luna Duo-tec MP+ 1.50 80 60
Luna Duo-tec MP+ 1.60 80 40
Luna Duo-tec MP+ 1.70 80 30
Luna Duo-tec MP+ 1.90 110 27
Luna Duo-tec MP+ 1.110 110 27
Luna Duo-tec MP+ 1.115 110 20
Luna Duo-tec MP+ 1.130 110 20
Luna Duo-tec MP+ 1.150 110 20
