P. 34

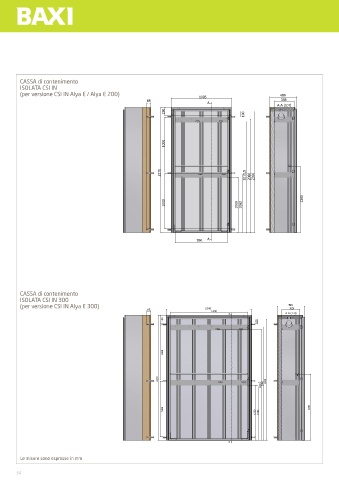

CASSA di contenimento
        ISOLATA CSI IN
        (per versione CSI IN Alya E / Alya E 200)                      1095                        499
                                                     65                   A                         358
                                                                                                  A-A (1:4)
                                                           150
                                                                                       100




                                                           1000




                                                         2270                          2015,5  2060  2200




                                                                                                           1200
                                                           1000                     1000  1062






                                                                      950  A










        CASSA di contenimento
        ISOLATA CSI IN 300
        (per versione CSI IN Alya E 300)                                                              499
                                                                                                       325
                                                     65                  1545 1400
                                                                                 A                   A-A (1:4)
                                                          150                              100





                                                          1000



                                                        2270                                  2200
                                                                                             2015,5  2060



                                                          1000                                                1200
                                                                                           1000  1062




                                                                                 A


        Le misure sono espresse in mm
