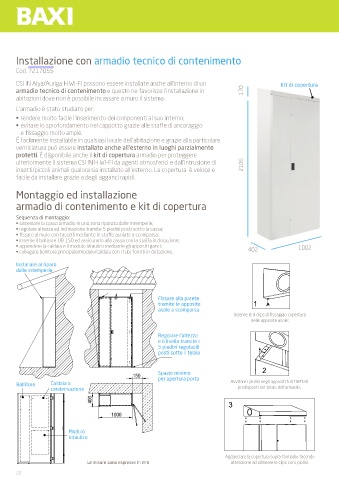

Page 20 - BAXI - CSI IN H WI-FI - FIDRA

Installazione con armadio tecnico di contenimento

Cod. 7217055

CSI IN Alya/Auriga H WI-FI possono essere installate anche all’interno di un Kit di copertura
armadio tecnico di contenimento e questo ne favorisce l’installazione in 170
abitazioni dove non è possibile incassare a muro il sistema.
L’armadio è stato studiato per:
• rendere molto facile l’inserimento dei componenti al suo interno;
• evitare lo sprofondamento nel cappotto grazie alle staffe di ancoraggio
e fissaggio molto ampie.
É facilmente installabile in qualsiasi locale dell’abitazione e grazie alla particolare
verniciatura può essere installato anche all’esterno in luoghi parzialmente
protetti. É disponibile anche il kit di copertura armadio per proteggere
ulteriormente il sistema CSI IN H WI-FI da agenti atmosferici e dall’intrusione di 2106
insetti/piccoli animali qualora sia installato all’esterno. La copertura è veloce e
facile da installare grazie a degli agganci rapidi.

Montaggio ed installazione

armadio di contenimento e kit di copertura

Sequenza di montaggio:
• sistemare la cassa armadio in una zona riparata dalle intemperie;
• regolare altezza ed inclinazione tramite 5 piedini posti sotto la cassa;
• fissare al muro con tasselli mediante le staffe asolate a scomparsa;
• inserire il bollitore UB 150 ed assicurarlo alla cassa con la staffa in dotazione;
• appendere la caldaia e il modulo idraulico mediante gli appositi ganci; 1002
• collegare bollitore principale/modulo/caldaia con i tubi forniti in dotazione. 402

Installare al riparo
dalle intemperie

Fissare alla parete
tramite le apposite 1 2
asole a scomparsa
Inserire le 4 clips di fissaggio copertura
nelle apposite asole;
3
Regolare l’altezza
e il livello tramite i
5 piedini regolabili
posti sotto il telaio

Spazio minimo 1 2
150 per apertura porta
2
Bollitore Caldaia a 1 Avvitare i piolini negli appositi fori filettati
condensazione predisposti nel telaio dell'armadio;
3
400 3

1000

Modulo
idraulico

Agganciare la copertura sopra l'armadio facendo
Le misure sono espresse in mm attenzione ad allineare le clips con i piolini.
