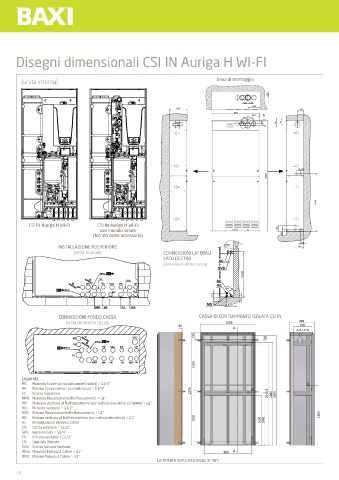

Disegni dimensionali CSI IN Auriga H WI-FI

(unità interna) Dima di montaggio

MS SVS
MPdc
RS
RPdc US GAS ES CR
SC
B
MRR MR RIC RR RRR AL

N
TIO

C
CSI IN Auriga H WI-FI CSI IN Auriga H WI-FI
SE
con modulo solare
(fornito come accessorio)
INSTALLAZIONE POSTERIORE
(vista frontale) CONNESSIONI LATERALI
LATO DESTRO
(vista da esterno cassa)

MPdc
SC
SVS
RS US GAS ES CR
MS
RPdc AL
RIC
MRR MR RR RRR
CONNESSIONI FONDO CASSA CASSA DI CONTENIMENTO ISOLATA CSI IN
(vista da interno cassa) 1095 499
65 358
A
A-A (1:4)
150 7726281.02
MS SVS 100
MPdc
RS
RPdc US GAS ES CR
SC
7816993 (02-08/22) 80
MRR MR RIC RR RRR AL
1000
Legenda
MS: Mandata Solare (arriva dai pannelli solari) > G3/4”
RS: Ritorno Solare (verso i pannelli solari) > G3/4”
SC: Scarico Condensa 2270 2015,5 2060 2200
MRR: Mandata Riscaldamento/Raffrescamento > G1”
MR: Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) > G1”
RIC: Ricircolo sanitario > G1/2”
RRR: Ritorno Riscaldamento/Raffrescamento > G1” 1200
RR: Ritorno dedicato al Raffrescamento (con valvola deviatrice) > G1” 1000
AL: Alimentazione elettrica 230V 1000 1062
US: Uscita sanitaria > G1/2”
GAS: Ingresso GAS > G3/4”
ES: Entrata sanitaria > G1/2”
CR: Controllo Remoto
SVS: Scarico Valvola Sanitaria
MPdc: Mandata Pompa di Calore > G1” 950 A
RPdc: Ritorno Pompa di Calore > G1” MPdc
SC Le misure sono espresse in mm
SVS
RS US GAS ES CR
MS
38 RPdc RIC AL
MRR MR RR RRR
