CSI IN H WI-FI

Affidabilità del sistema

L’integrazione della caldaia a condensazione (per il riscaldamento o per il sanitario) porta
ad un’assoluta affidabilità e continuità di servizio del sistema di generazione, in
qualsiasi condizione climatica.

La caldaia a condensazione da 24 o 28 kW (l’unità esterna da 12 kW si abbina solo all’unità
interna con caldaia da 28 kW) è caratterizzata da un campo di modulazione 1:7 che
determina una maggiore efficienza data da minori accensioni e spegnimenti: con un rapporto
di modulazione elevato la riduzione dei continui cicli di on/off comporta una significativa
riduzione dei consumi (dell’8-10%) e una pari riduzione delle emissioni inquinanti e una
maggiore silenziosità in ambiente per l’utente.

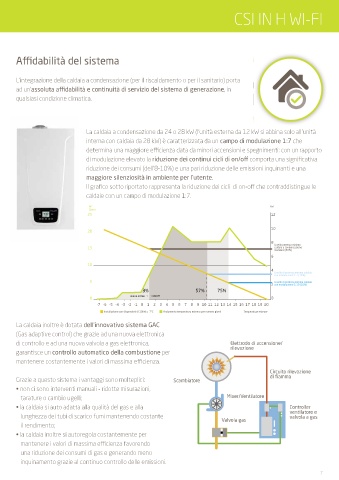

Il grafico sotto riportato rappresenta la riduzione dei cicli di on-off che contraddistingue le
caldaie con un campo di modulazione 1:7.

Nr° kW
Giorni
25 12

10
20
8
Livello potenza minima
15 caldaia a condensazione
standard (30%)
6
10
4
Livello di potenza minima caldaia
con modulazione 1:7 (14%)
5 Livello di potenza minima caldaia
2 con modulazione 1:10 (10%)
3% 57% 75%
0 MODULAZIONE < > ON/OFF 0
-7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Installazione con dispersioni di 10kW a -7°C Andamento temperatura esterna per numero giorni Temperature esterne
La caldaia inoltre è dotata dell’innovativo sistema GAC
(Gas adaptive control) che grazie ad una nuova elettronica
di controllo e ad una nuova valvola a gas elettronica, Elettrodo di accensione/
rilevazione
garantisce un controllo automatico della combustione per
mantenere costantemente i valori di massima efficienza.

Circuito rilevazione
Grazie a questo sistema i vantaggi sono molteplici: Scambiatore di fiamma
• non ci sono interventi manuali - ridotte misurazioni,
tarature o cambio ugelli; Mixer/Ventilatore
• la caldaia si auto adatta alla qualità del gas e alla Controller
ventilatore e
lunghezza dei tubi di scarico fumi mantenendo costante Valvola gas valvola a gas
il rendimento;
• la caldaia inoltre si autoregola costantemente per
mantenere i valori di massima efficienza favorendo
una riduzione dei consumi di gas e generando meno
inquinamento grazie al continuo controllo delle emissioni.
