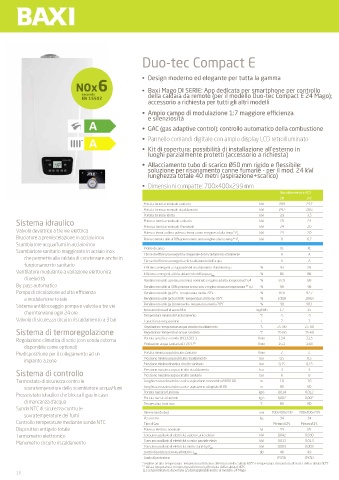

Duo-tec Compact E

• Design moderno ed elegante per tutta la gamma

• Baxi Mago DI SERIE: App dedicata per smartphone per controllo
della caldaia da remoto (per il modello Duo-tec Compact E 24 Mago);
accessorio a richiesta per tutti gli altri modelli
• Ampio campo di modulazione 1:7 maggiore efficienza
e silenziosità
• GAC (gas adaptive control): controllo automatico della combustione

• Pannello comandi digitale con ampio display LCD retroilluminato
• Kit di copertura: possibilità di installazione all’esterno in
luoghi parzialmente protetti (accessorio a richiesta)
• Allacciamento tubo di scarico Ø50 mm rigido e flessibile:
soluzione per risanamento canne fumarie - per il mod. 24 kW
lunghezza totale 40 metri (aspirazione+scarico)
• Dimensioni compatte: 700x400x299 mm
Riscaldamento e ACS
28 24 2
Portata termica nominale sanitario kW 28,9 24,7
Portata termica nominale riscaldamento kW 24,7 20,6
Portata termica ridotta kW 3,9 3,5
Sistema idraulico Potenza termica nominale sanitario kW 28 24
Potenza termica nominale Pnominale
kW
24
20
Valvola deviatrice a tre vie elettrica Potenza termica utile a potenza termica nom. e regime ad alta temp.* P 4 kW 24 20
Bruciatore a premiscelazione in acciaio inox Potenza termica utile al 30% potenza term. nom. e regime a bassa temp.** P 1 kW 8 6,7
Scambiatore acqua/fumi in acciaio inox
Scambiatore sanitario maggiorato in acciaio inox Profilo di carico XL XL
A
A
Classe di efficienza energetica stagionale del riscaldamento d'ambiente
che permette alla caldaia di condensare anche in Classe di efficienza energetica di riscaldamento dell'acqua A A
funzionamento sanitario Efficienza energetica stagionale del riscaldamento d'ambiente ŋs % 93 93
Ventilatore modulante a variazione elettronica
Efficienza energetica di riscaldamento dell’acqua ŋ wh % 86 88
di velocità Rendimento utile a potenza termica nominale e regime ad alta temperatura* ŋ4 % 87,9 88
By-pass automatico Rendimento utile al 30% potenza term. nom. e regime a bassa temperatura ** ŋ1 % 98 98
Pompa di circolazione ad alta efficienza Rendimento utile (pci) Pn - temperatura media 70°C % 97,6 97,7
a modulazione totale Rendimento utile (pci) al 30%- temperatura di ritorno 30°C % 108,8 108,8
Sistema antibloccaggio pompa e valvola a tre vie Rendimento utile (pci) intermedio- temperatura media 70°C % 98 98,1
che interviene ogni 24 ore Emissioni di ossidi di azoto NOx mg/kWh 17 15
Temperatura minima di funzionamento
-5
-5
°C
Valvola di sicurezza circuito riscaldamento a 3 bar Capacità vaso espansione l 7 7
Regolazione temperatura acqua circuito riscaldamento °C 25-80 25-80
Sistema di termoregolazione Regolazione temperatura acqua sanitaria °C 35-60 35-60
Regolazione climatica di serie (con sonda esterna Portata specifica secondo EN 13203-1 l/min 13,4 11,5
disponibile come optional) Produzione acqua sanitaria ∆T 25°C (1) l/min 16,1 13,8
Predisposizione per il collegamento ad un Portata minima acqua circuito sanitario l/min 2 2
impianto a zone Pressione minima acqua circuito riscaldamento bar 0,5 0,5
Pressione minima dinamica circuito sanitario bar 0,15 0,15
Sistema di controllo Pressione massima acqua circuito riscaldamento bar 3 8 3 8
Pressione massima acqua circuito sanitario
bar
Termostato di sicurezza contro le Lunghezza massima tubo scarico-aspirazione concentrico Ø 60/100 m 10 10
sovratemperature dello scambiatore acqua/fumi Lunghezza massima tubo scarico-aspirazione sdoppiato Ø 80 m 80 80
Pressostato idraulico che blocca il gas in caso Portata massica fumi max kg/s 0,014 0,012
0,002
kg/s
Portata massica fumi min
0,002
di mancanza d’acqua Temperatura fumi max °C 80 80
Sonda NTC di sicurezza contro le
sovratemperature dei fumi Dimensioni (hxlxp) mm 700x400x299 700x400x299
kg
34
Peso netto
34
Controllo temperature mediante sonde NTC Tipo di Gas Metano/GPL Metano/GPL
Dispositivo antigelo totale Potenza elettrica nominale W 99 85
Termometro elettronico Consumo ausiliario di elettricità a pieno carico elmax kW 0,042 0,030
Manometro circuito riscaldamento Consumo ausiliario di elettricità a carico parziale elmin kW 0,013 0,013
Consumo ausiliario di elettricità modo stand-by P SB kW 0,003 0,003
dB 48 49
Livello di potenza sonora, all'interno L WA
Grado di protezione IPX5D IPX5D
* regime ad alta temperatura: temperatura di ritorno all’entrata della caldaia 60°C e temperatura di mandata all’uscita della caldaia 80°C
** bassa temperatura: temperatura di ritorno (all’entrata della caldaia) 30°C
16 (1) senza limitatore di portata (2) dati applicabili anche al modello 24 Mago
