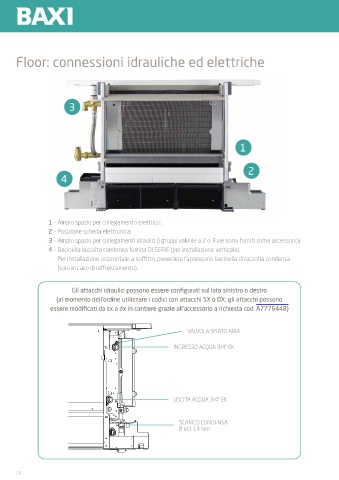

Floor: connessioni idrauliche ed elettriche

3

1

2
4

1 - Ampio spazio per collegamento elettrico;
2 - Posizione scheda elettronica;
3 - Ampio spazio per collegamenti idraulici (i gruppi valvole a 2 o 3 vie sono forniti come accessorio)
4 - Bacinella raccolta condensa fornita DI SERIE (per installazione verticale).
Per installazione orizzontale, a soffitto, prevedere l’accessorio bacinella di raccolta condensa
(solo in caso di raffrescamento).

Gli attacchi idraulici possono essere configurati sul lato sinistro o destro
(al momento dell’ordine utilizzare i codici con attacchi SX o DX; gli attacchi possono
essere modificati da sx a dx in cantiere grazie all’accessorio a richiesta cod. A7776448)

VALVOLA SFIATO ARIA

INGRESSO ACQUA 3/4” EK

USCITA ACQUA 3/4” EK

SCARICO CONDENSA
Ø est. 14 mm
