P. 38

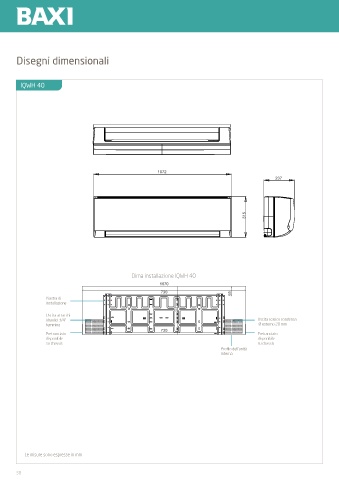

Disegni dimensionali
IQWH 40
1072
237
315
Dima installazione IQWH 40
1070
730 65
Piastra di
installazione
315
Uscita attacchi
idraulici 3/4” Uscita scarico condensa
femmina Ø esterno 20 mm
730
Pretranciato Pretranciato
disponibile disponibile
su chassis su chassis
Profilo dell’unità
interna
Le misure sono espresse in mm
38
