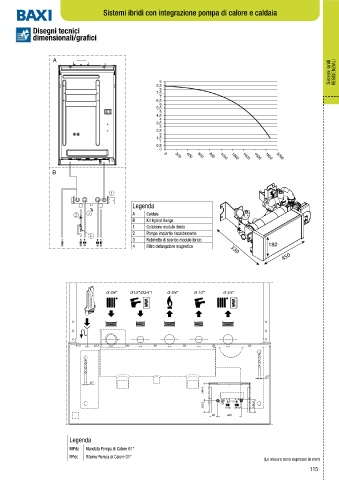

Sistemi ibridi con integrazione pompa di calore e caldaia

Disegni tecnici
dimensionali/grafici

A
Sistemi ibridi RESIDENZIALI

9
8,5
8
7,5
7
6,5
6
5,5
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
B

Legenda
A Caldaia
B Kit Hybrid Auriga
1 Collettore modulo ibrido
2 Pompa impianto riscaldamento
3 Rubinetto di scarico modulo ibrido
4 Filtro defangatore magnetico 330 180
450

G 3/4" G1/2"(G3/4") G 3/4" G 1/2" G 3/4"

41.5 53.5 65 65 65 65 95

Ø7
Ø7
196.4

G1'' G1''
133.3 RPdc MPdc 144.4
95 260

Legenda
MPdc Mandata Pompa di Calore G1”
RPdc Ritorno Pompa di Calore G1”
(Le misure sono espresse in mm)
115
115
