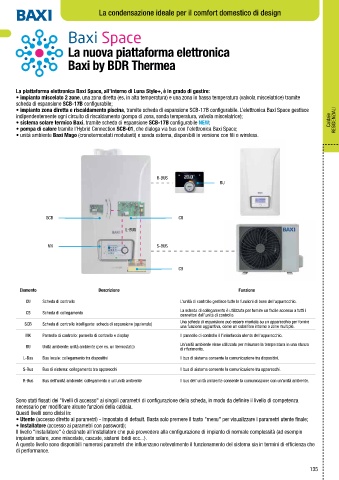

La condensazione ideale per il comfort domestico di design

Baxi Space

La nuova piattaforma elettronica

Baxi by BDR Thermea

La piattaforma elettronica Baxi Space, all’interno di Luna Style+, è in grado di gestire:
• impianto miscelato 2 zone, una zona diretta (es. in alta temperatura) e una zona in bassa temperatura (valvola miscelatrice) tramite
scheda di espansione SCB-17B configurabile;
• impianto zona diretta e riscaldamento piscina, tramite scheda di espansione SCB-17B configurabile. L’elettronica Baxi Space gestisce
indipendentemente ogni circuito di riscaldamento (pompa di zona, sonda temperatura, valvola miscelatrice);
• sistema solare termico Baxi, tramite scheda di espansione SCB-17B configurabile NEW; Caldaie RESIDENZIALI
• pompa di calore tramite l’Hybrid Connection SCB-01, che dialoga via bus con l’elettronica Baxi Space;
• unità ambiente Baxi Mago (cronotermostati modulanti) e sonda esterna, disponibili in versione con fili o wireless.

R-BUS
RU

SCB CU

L-BUS

MK S-BUS

CB

Elemento Descrizione Funzione

CU Scheda di controllo L’unità di controllo gestisce tutte le funzioni di base dell’apparecchio.
La scheda di collegamento è utilizzata per fornire un facile accesso a tutti i
CB Scheda di collegamento
connettori dell’unità di controllo.
Una scheda di espansione può essere montata su un apparecchio per fornire
SCB Scheda di controllo intelligente: scheda di espansione (opzionale)
una funzione aggiuntiva, come un calorifero interno o zone multiple.
MK Pannello di controllo: pannello di controllo e display Il pannello di controllo è l’interfaccia utente dell’apparecchio.
Un’unità ambiente viene utilizzata per misurare la temperatura in una stanza
RU Unità ambiente: unità ambiente (per es. un termostato)
di riferimento.
L-Bus Bus locale: collegamento tra dispositivi Il bus di sistema consente la comunicazione tra dispositivi.
S-Bus Bus di sistema: collegamento tra apparecchi Il bus di sistema consente la comunicazione tra apparecchi.

R-Bus Bus dell’unità ambiente: collegamento a un’unità ambiente Il bus dell’unità ambiente consente la comunicazione con un’unità ambiente.

Sono stati fissati dei "livelli di accesso" ai singoli parametri di configurazione della scheda, in modo da definire il livello di competenza
necessario per modificare alcune funzioni della caldaia.
Questi livelli sono divisi in:
• Utente (accesso diretto ai parametri) - impostato di default. Basta solo premere il tasto "menu" per visualizzare i parametri utente finale;
• Installatore (accesso ai parametri con password);
Il livello "installatore" è destinato all'installatore che può provvedere alla configurazione di impianto di normale complessità (ad esempio
impianto solare, zone miscelate, cascate, sistemi ibridi ecc...).
A questo livello sono disponibili numerosi parametri che influenzano notevolmente il funzionamento del sistema sia in termini di efficienza che
di performance.
