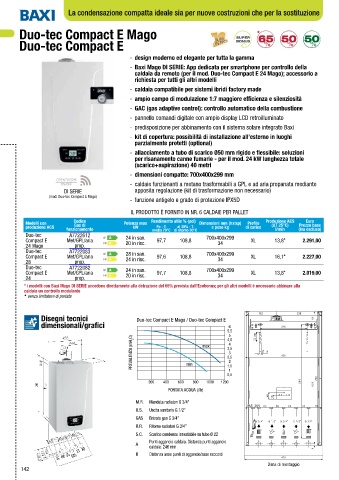

Page 144 - BAXI - LISTINO MARZO 2024 - FIDRA

La condensazione compatta ideale sia per nuove costruzioni che per la sostituzione

Duo-tec Compact E Mago

Duo-tec Compact E

- design moderno ed elegante per tutta la gamma
- Baxi Mago DI SERIE: App dedicata per smartphone per controllo della
caldaia da remoto (per il mod. Duo-tec Compact E 24 Mago); accessorio a
richiesta per tutti gli altri modelli
- caldaia compatibile per sistemi ibridi factory made
- ampio campo di modulazione 1:7 maggiore efficienza e silenziosità
- GAC (gas adaptive control): controllo automatico della combustione
- pannello comandi digitale con ampio display LCD retroilluminato
- predisposizione per abbinamento con il sistema solare integrato Baxi

- kit di copertura: possibilità di installazione all’esterno in luoghi
parzialmente protetti (optional)
- allacciamento a tubo di scarico Ø50 mm rigido e flessibile: soluzioni
per risanamento canne fumarie - per il mod. 24 kW lunghezza totale
(scarico+aspirazione) 40 metri
- dimensioni compatte: 700x400x299 mm
- caldaie funzionanti a metano trasformabili a GPL e ad aria propanata mediante
DI SERIE apposita regolazione (kit di trasformazione non necessario)
(mod. Duo-tec Compact E Mago)
- funzione antigelo e grado di protezione IPX5D
IL PRODOTTO È FORNITO IN NR. 6 CALDAIE PER PALLET
Modelli con Codice Potenza max Rendimento utile % (pci) Dimensioni mm (hxlxp) Profilo Produzione ACS Euro
produzione ACS Gas di kW Pn - T. al 30% - T. e peso kg di carico (ΔT 25°C) Prezzo base
funzionamento media 70°C di ritorno 30°C l/min (iva esclusa)
Duo-tec A7722612 24 in san. 700x400x299
Compact E Met/GPL/aria 97,7 108,8 XL 13,8 V 2.291,00
24 Mago prop. 20 in risc. 34
Duo-tec A7722083 28 in san. 700x400x299
Compact E Met/GPL/aria 24 in risc. 97,6 108,8 34 XL 16,1 V 2.227,00
28 prop.
Duo-tec A7722082
Compact E Met/GPL/aria 24 in san. 97,7 108,8 700x400x299 XL 13,8 V 2.019,00
20 in risc.
34
24 prop.
* i modelli con Baxi Mago DI SERIE accedono direttamente alla detrazione del 65% prevista dall’Ecobonus; per gli altri modelli è necessario abbinare alla
caldaia un controllo modulante
Ÿ senza limitatore di portata

Disegni tecnici Duo-tec Compact E Mago / Duo-tec Compact E
dimensionali/grafici 6
5,5
5
PREVALENZA (mH 2 O) max 3,5
4,5
4
3
2,5
min
1,5
1 2
0,5
200 400 600 800 1000 1200
PORTATA ACQUA (l/h)

M.R. Mandata radiatori G 3/4’’
38,5 31,5
U.S. Uscita sanitario G 1/2’’
GAS Entrata gas G 3/4’’
R.R. Ritorno radiatori G 3/4’’
S.C. Scarico condensa innestabile su tubo Ø 22
Punti aggancio caldaia. Distanza punti aggancio
A
caldaia: 246 mm
B Distanza asse punti di aggancio/asse raccordi
Dima di montaggio
142
