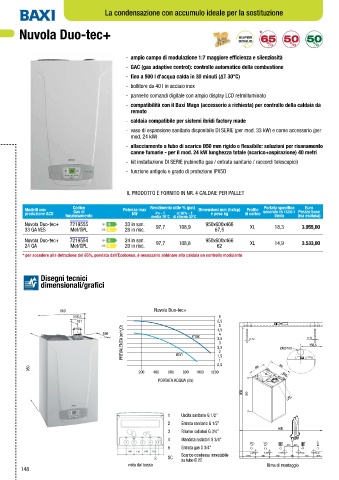

Page 150 - BAXI - LISTINO MARZO 2024 - FIDRA

La condensazione con accumulo ideale per la sostituzione

Nuvola Duo-tec+

- ampio campo di modulazione 1:7 maggiore efficienza e silenziosità
- GAC (gas adaptive control): controllo automatico della combustione
- fino a 500 l d’acqua calda in 30 minuti (ΔT 30°C)
- bollitore da 40 l in acciaio inox
- pannello comandi digitale con ampio display LCD retroilluminato
- compatibilità con il Baxi Mago (accessorio a richiesta) per controllo della caldaia da
remoto
- caldaia compatibile per sistemi ibridi factory made
- vaso di espansione sanitario disponibile DI SERIE (per mod. 33 kW) e come accessorio (per
mod. 24 kW)
- allacciamento a tubo di scarico Ø50 mm rigido e flessibile: soluzioni per risanamento
canne fumarie - per il mod. 24 kW lunghezza totale (scarico+aspirazione) 40 metri
- kit installazione DI SERIE (rubinetto gas / entrata sanitario / raccordi telescopici)
- funzione antigelo e grado di protezione IPX5D

IL PRODOTTO È FORNITO IN NR. 4 CALDAIE PER PALLET

Codice Rendimento utile % (pci) Portata specifica Euro
Modelli con Potenza max Dimensioni mm (hxlxp) Profilo
produzione ACS Gas di kW Pn - T. al 30% - T. e peso kg di carico secondo EN 13203-1 Prezzo base
funzionamento media 70°C di ritorno 30°C l/min (iva esclusa)
Nuvola Duo-tec+ 7219555 33 in san. 97,7 108,9 950x600x466 XL 18,3 3.955,00
33 GA VES Met/GPL 28 in risc. 67,5
Nuvola Duo-tec+ 7219554 24 in san. 97,7 108,8 950x600x466 XL 14,9 3.533,00
24 GA Met/GPL 20 in risc. 62

* per accedere alla detrazione del 65%, prevista dall’Ecobonus, è necessario abbinare alla caldaia un controllo modulante

Disegni tecnici
dimensionali/grafici

600 Nuvola Duo-tec+
156,5 6
181 5,5
5
PREVALENZA (mH 2 O) 3,5 O 12 Ø60/100 156,5
Ø 100 4,5
466 max 4 O 12
3
2,5
min
1,5
1 2
0,5 600
950 466
200 400 600 800 1000 1200 156,5
PORTATA ACQUA (l/h)

950 950
1 81

1 Uscita sanitario G 1/2’’
2 Entrata sanitario G 1/2’’
600
3 Ritorno radiatori G 3/4’’
4 Mandata radiatori G 3/4’’
55.5 44.5
5 Entrata gas G 3/4’’
100 110 100 110 G1/2 G1/2 G3/4 G3/4 G3/4
Scarico condensa innestabile 117,5 100 110 100 110 62,5
SC SC
su tubo Ø 22
vista dal basso Dima di montaggio
148
