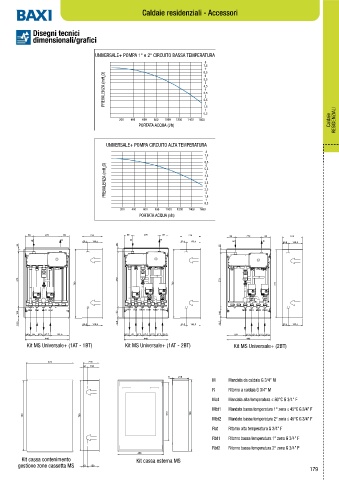

Page 181 - BAXI - LISTINO MARZO 2024 - FIDRA

Caldaie residenziali - Accessori

Disegni tecnici
dimensionali/grafici

UNIVERSALE+ POMPA 1° e 2° CIRCUITO BASSA TEMPERATURA
8
7,5
7 6,5
PREVALENZA (mH 2 O) 5,5
6
5
4,5
4
3,5
3
2
1,5
1 2,5
0,5
200 400 600 800 1000 1200 1400 1600 Caldaie RESIDENZIALI
PORTATA ACQUA (l/h)

UNIVERSALE+ POMPA CIRCUITO ALTA TEMPERATURA
8
7,5
7
6,5
PREVALENZA (mH 2 O) 4,5
6
5,5
5
4
3,5
3
2,5
1,5
1 2
0,5
200 400 600 800 1000 1200 1400 1600
PORTATA ACQUA (l/h)
89 270 89 210 89 270 89 210 89 270 89 210
M R M R M R
60,5 149,5 60,5 149,5 60,5 149,5
25 25 25

573 573 573
700 700 700

Mat Rat Mbt1 Rbt1 Mat Rat Mbt1 Rbt1 Mbt2 Rbt2 Mbt1 Rbt1 Mbt2 Rbt2
100 100 100
12,5 60,5 149,5 12,5 60,5 149,5 12,5 60,5 149,5

56,5 65 67,5 67,7 191,5 56,5 65 67,5 67,5 67,5 67,5 56,5 189 67,5 67,5 67,5 56,5
448 448 448
Kit MS Universale+ (1AT - 1BT) Kit MS Universale+ (1AT - 2BT) Kit MS Universale+ (2BT)

210
61 150
5 210
M Mandata da caldaia G 3/4’’ M
R Ritorno a caldaia G 3/4’’ M
Mat Mandata alta temperatura ≤ 80°C G 3/4’’ F
Mbt1 Mandata bassa temperatura 1° zona ≤ 45°C G 3/4’’ F
573 700
Mbt2 Mandata bassa temperatura 2° zona ≤ 45°C G 3/4’’ F

Rat Ritorno alta temperatura G 3/4’’ F
Rbt1 Ritorno bassa temperatura 1° zona G 3/4’’ F
Rbt2 Ritorno bassa temperatura 2° zona G 3/4’’ F
450
Kit cassa contenimento Kit cassa esterna MS
gestione zone cassetta MS 61 150
179
