Caldaie commerciali - a terra

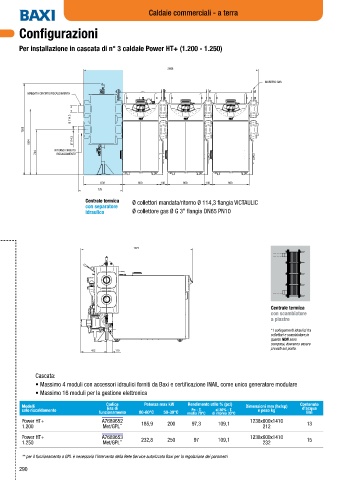

Configurazioni

Per installazione in cascata di n° 3 caldaie Power HT+ (1.200 - 1.250)

2868

INGRESSO GAS
MANDATA CIRCUITO RISCALDAMENTO

Ø 114.3

1502

1084 Ø 114.3
RITORNO CIRCUITO
744 RISCALDAMENTO

636 600 140 600 140 600
726

Centrale termica Ø collettori mandata/ritorno Ø 114,3 flangia VICTAULIC
con separatore
idraulico Ø collettore gas Ø G 3” flangia DN65 PN10

1973

Centrale termica
con scambiatore
a piastre
* I collegamenti idraulici tra
collettori e scambiatore,in
quanto NON sono
compresi, dovranno essere
previsti sul posto.
452 110

Cascata:
• Massimo 4 moduli con accessori idraulici forniti da Baxi e certificazione INAIL come unico generatore modulare
• Massimo 16 moduli per la gestione elettronica

Modelli Codice Potenza max kW Rendimento utile % (pci) Dimensioni mm (hxlxp) Contenuto
d’acqua
Gas di
solo riscaldamento Pn - T. al 30% - T. e peso kg
funzionamento 80-60°C 50-30°C media 70°C di ritorno 30°C litri
Power HT+ A7689652 185,9 200 97,3 109,1 1238x600x1410 13
1.200 Met/GPL ** 212
Power HT+ A7689653 232,8 250 97 109,1 1238x600x1410 15
1.250 Met/GPL ** 232

** per il funzionamento a GPL è necessario l’intervento della Rete Service autorizzata Baxi per la regolazione dei parametri
290
