P. 304
Caldaie commerciali - a terra

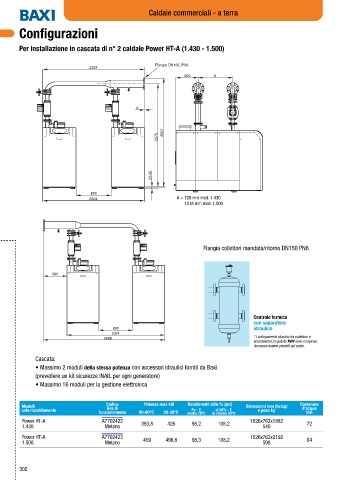

Configurazioni
Per installazione in cascata di n° 2 caldaie Power HT-A (1.430 - 1.500)
Flangia DN150, PN6
2324
505 A
0
2507
2375
20-40
800
2324 A = 709 mm mod. 1.430
1018 mm mod. 1.500
Flangia collettori mandata/ritorno DN150 PN6
560
Centrale termica
con separatore
800 idraulico
2324
2884 * I collegamenti idraulici tra collettori e
scambiatore,in quanto NON sono compresi,
dovranno essere previsti sul posto.
Cascata:
• Massimo 2 moduli della stessa potenza con accessori idraulici forniti da Baxi
(prevedere un kit sicurezze INAIL per ogni generatore)
• Massimo 16 moduli per la gestione elettronica
Modelli Codice Potenza max kW Rendimento utile % (pci) Dimensioni mm (hxlxp) Contenuto
Gas di
d’acqua
solo riscaldamento Pn - T. al 30% - T. e peso kg
funzionamento 80-60°C 50-30°C media 70°C di ritorno 30°C litri
Power HT-A A7702422 393,8 426 98,2 108,2 1526x762x1882 72
1.430 Metano 540
Power HT-A A7702423 459 496,6 98,3 108,2 1526x762x2192 84
1.500 Metano 598
302
