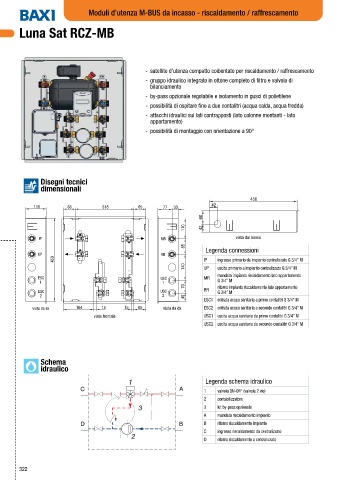

Page 324 - BAXI - LISTINO MARZO 2024 - FIDRA

Moduli d’utenza M-BUS da incasso - riscaldamento / raffrescamento

Luna Sat RCZ-MB

- satellite d’utenza compatto coibentato per riscaldamento / raffrescamento
- gruppo idraulico integrato in ottone completo di filtro e valvola di
bilanciamento

- by-pass opzionale regolabile e isolamento in gusci di polietilene
- possibilità di ospitare fino a due contalitri (acqua calda, acqua fredda)
- attacchi idraulici sui lati contrapposti (lato colonne montanti - lato
appartamento)
- possibilità di montaggio con orientazione a 90°

Disegni tecnici
dimensionali
450
110 65 318 65 77 33 42
68
110 42

IP MR vista dal basso
85
Legenda connessioni
UP RR
450 IP ingresso primario da impianto centralizzato G 3/4’’ M
140 UP uscita primario a impianto centralizzato G 3/4’’ M
mandata impianto riscaldamento lato appartamento
ESC USC MR
1 1 G 3/4’’ M
70 ritorno impianto riscaldamento lato appartamento
ESC USC RR G 3/4’’ M
2 2 45
ESC1 entrata acqua sanitaria a primo contalitri G 3/4’’ M
vista da sx 164 15 15 65 vista da dx ESC2 entrata acqua sanitaria a secondo contalitri G 3/4’’ M
vista frontale USC1 uscita acqua sanitaria da primo contalitri G 3/4’’ M
USC2 uscita acqua sanitaria da secondo contalitri G 3/4’’ M

Schema
idraulico

Legenda schema idraulico
1 valvola ON-OFF (valvola 2 vie)
2 contabilizzatore
3 3 kit by-pass opzionale

A mandata riscaldamento impianto
B ritorno riscaldamento impianto
C ingresso riscaldamento da centralizzato
D ritorno riscaldamento a centralizzato
