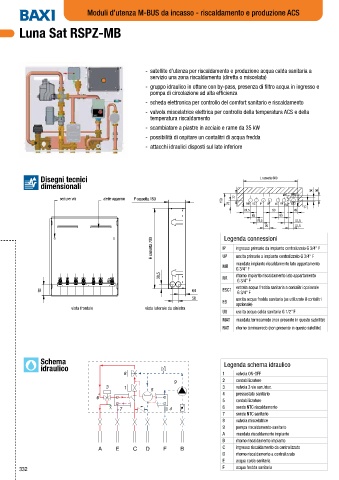

Page 334 - BAXI - LISTINO MARZO 2024 - FIDRA

Moduli d’utenza M-BUS da incasso - riscaldamento e produzione ACS

Luna Sat RSPZ-MB

- satellite d’utenza per riscaldamento e produzione acqua calda sanitaria a
servizio una zona riscaldamento (diretta o miscelata)
- gruppo idraulico in ottone con by-pass, presenza di filtro acqua in ingresso e
pompa di circolazione ad alta efficienza
- scheda elettronica per controllo del comfort sanitario e riscaldamento
- valvola miscelatrice elettrica per controllo della temperatura ACS e della
temperatura riscaldamento

- scambiatore a piastre in acciaio e rame da 35 kW
- possibilità di ospitare un contalitri di acqua fredda
- attacchi idraulici disposti sul lato inferiore

Disegni tecnici L cassetta 600
dimensionali
50 50
MAT ESC2
77
sedi per viti alette aggancio P cassetta 150
150
73 MR US IP UP ES RR RAT ESC1
15
81,5 90 49
65 65
76,5 51,5
70 51,5
H cassetta 700 IP Legenda connessioni
ingresso primario da impianto centralizzato G 3/4’’ F
uscita primario a impianto centralizzato G 3/4’’ F
UP
mandata impianto riscaldamento lato appartamento
MR
G 3/4’’ F
38,5 RR ritorno impianto riscaldamento lato appartamento
G 3/4’’ F
entrata acqua fredda sanitaria a contalitri opzionale
93 64 ESC1
G 3/4’’ F
50 uscita acqua fredda sanitaria (se utilizzato il contalitri
ES
opzionale)
vista frontale vista laterale da sinistra
US uscita acqua calda sanitaria G 1/2” F
MAT mandata termoarredo (non presente in questo satellite)
RAT ritorno termoarredo (non presente in questo satellite)

Schema Legenda schema idraulico
idraulico
1 valvola ON-OFF
2 contabilizzatore
3 valvola 3 vie san./risc.
4 pressostato sanitario
5 contabilizzatore
6 sonda NTC riscaldamento
7 sonda NTC sanitario
8 valvola miscelatrice
9 pompa riscaldamento-sanitario
A mandata riscaldamento impianto
B ritorno riscaldamento impianto
C ingresso riscaldamento da centralizzato
D ritorno riscaldamento a centralizzato
E acqua calda sanitaria
332 F acqua fredda sanitaria
