Bollitori per sistemi solari

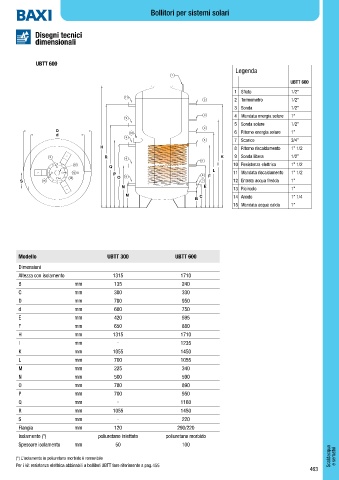

Disegni tecnici
dimensionali

UBTT 600
Legenda
1
UBTT 600
1 Sfiato 1/2”
11
2 2 Termometro 1/2”
3 Sonda 1/2”
3 4 Mandata energia solare 1”
9
5 Sonda solare 1/2”
3
D 6 Ritorno energia solare 1”
d 10
9
4 7 Scarico 3/4”
H 8 Ritorno riscaldamento 1” 1/2
3 R 9 K 9 Sonda libera 1/2”
5
12 I 10 Resistenza elettrica 1” 1/2
Q
L
13 11 Mandata riscaldamento 1” 1/2
P 6 F
14 O 8
S 15 7 12 Entrata acqua fredda 1”
N E
13 Ricircolo 1”
M C 14 Anodo 1” 1/4
B
15 Mandata acqua calda 1”

Modello UBTT 300 UBTT 600
Dimensioni
Altezza con isolamento 1315 1710
B mm 135 240
C mm 300 330
D mm 700 950
d mm 600 750
E mm 420 595
F mm 650 880
H mm 1315 1710
I mm - 1235
K mm 1055 1450
L mm 700 1055
M mm 225 340
N mm 500 590
O mm 780 890
P mm 700 950
Q mm - 1160
R mm 1055 1450
S mm - 220
Flangia mm 120 290/220
Isolamento (*) poliuretano iniettato poliuretano morbido
Spessore isolamento mm 50 100
Scaldacqua e serbatoi
(*) L’isolamento in poliuretano morbido è removibile
Per i kit resistenza elettrica abbinabili a bollitori UBTT fare riferimento a pag.455
