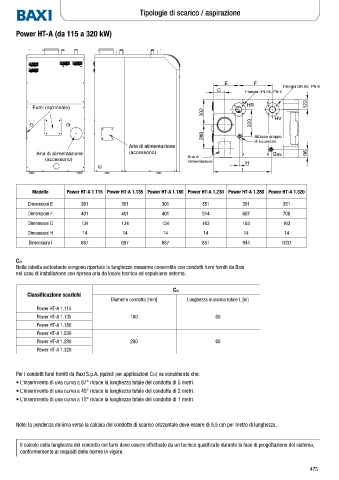

Tipologie di scarico / aspirazione
Power HT-A (da 115 a 320 kW)
Modello Power HT-A 1.115 Power HT-A 1.135 Power HT-A 1.180 Power HT-A 1.230 Power HT-A 1.280 Power HT-A 1.320
Dimensioni E 301 301 301 351 351 351
Dimensioni F 401 401 401 514 607 700
Dimensioni G 134 134 134 163 163 163
Dimensioni H 14 14 14 14 14 14
Dimensioni I 687 687 687 851 944 1037
C53
Nella tabella sottostante vengono riportate le lunghezze massime consentite con condotti fumi forniti da Baxi
nel caso di installazione con ripresa aria da locale tecnico ed espulsione esterna.
C53
Classificazione scarichi
Diametro condotto [mm] Lunghezza massima totale L [m]
Power HT-A 1.115
Power HT-A 1.135 160 60
Power HT-A 1.180
Power HT-A 1.230
Power HT-A 1.280 200 60
Power HT-A 1.320
Per i condotti fumi forniti da Baxi S.p.A. (quindi per applicazioni C53) va considerato che:
• L’inserimento di una curva a 87° riduce la lunghezza totale del condotto di 5 metri.
• L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 2 metri.
• L’inserimento di una curva a 15° riduce la lunghezza totale del condotto di 1 metri.
Note: la pendenza minima verso la caldaia del condotto di scarico orizzontale deve essere di 5,5 cm per metro di lunghezza.
Il calcolo della lunghezza del condotto dei fumi deve essere effettuato da un tecnico qualificato durante la fase di progettazione del sistema,
conformemente ai requisiti delle norme in vigore.
