Pompe di calore RESIDENZIALI
Pompe di calore aria-acqua splittate inverter a basamento compatte
e aria-acqua splittate inverter a basamento compatte
Pompe di calor
Approfondimento

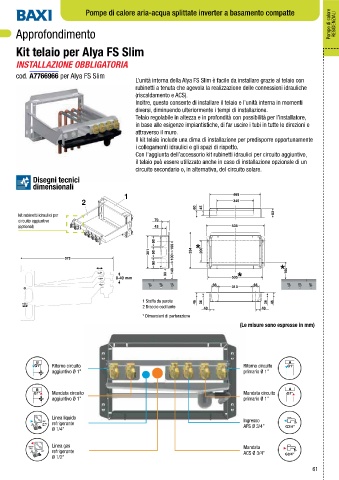

Kit telaio per Alya FS Slim

INSTALLAZIONE OBBLIGATORIA

cod. A7766966 per Alya FS Slim
L’unità interna della Alya FS Slim è facile da installare grazie al telaio con
rubinetti a tenuta che agevola la realizzazione delle connessioni idrauliche
(riscaldamento e ACS).
Inoltre, questo consente di installare il telaio e l’unità interna in momenti
diversi, diminuendo ulteriormente i tempi di installazione.
Telaio regolabile in altezza e in profondità con possibilità per l’installatore,
in base alle esigenze impiantistiche, di far uscire i tubi in tutte le direzioni e
attraverso il muro.
Il kit telaio include una dima di installazione per predisporre opportunamente
i collegamenti idraulici e gli spazi di rispetto.
Con l’aggiunta dell’accessorio kit rubinetti idraulici per circuito aggiuntivo,
il telaio può essere utilizzato anche in caso di installazione opzionale di un
circuito secondario o, in alternativa, del circuito solare.
Disegni tecnici
dimensionali
1 469
2 340
60 45
83
kit rubinetti idraulici per
circuito aggiuntivo 70
(optional) 45 535

90
100
301 90 334 200
573 100
90
140 160
90
0-40 mm 505
66 313 66

1 Staffa da parete 46 36 36 46
2 Braccio oscillante 48 48
* Dimensioni di perforazione
(Le misure sono espresse in mm)

B A
G1" Ritorno circuito Ritorno circuito G1"
aggiuntivo Ø 1’’ primario Ø 1’’

B A
G1" Mandata circuito Mandata circuito G1"
aggiuntivo Ø 1’’ primario Ø 1’’

Linea liquido
3/8" Ingresso
34-42 refrigerante
Nm AFS Ø 3/4’’ G3/4"
Ø 1/4’’

69-82 Linea gas Mandata
Nm
5/8" refrigerante ACS Ø 3/4’’ G3/4"
Ø 1/2’’
61
