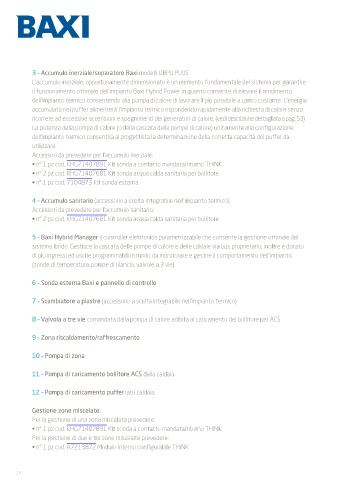

3 – Accumulo inerziale/separatore Baxi modelli UBPU PLUS
L’accumulo inerziale, opportunamente dimensionato è un elemento fondamentale del sistema per garantire
il funzionamento ottimale dell’impianto Baxi Hybrid Power in quanto consente di elevare il rendimento
dell’impianto termico consentendo alla pompa di calore di lavorare il più possibile a carico costante. L’energia
accumulata nel puffer alimenterà l’impianto termico rispondendo rapidamente alla richiesta di calore senza
ricorrere ad eccessive accensioni e spegnimenti dei generatori di calore. (vedi descrizione dettagliata a pag. 53)
La potenza della pompa di calore (o della cascata delle pompe di calore) unitamente alla configurazione
dell’impianto termico consentirà al progettista la determinazione della corretta capacità del puffer da
utilizzare.
Accessori da prevedere per l’accumulo inerziale:
• n° 1 pz cod. KHG71407891 Kit sonda a contatto mandata/ritorno THINK
• n° 2 pz cod. KHG71407681 Kit sonda acqua calda sanitaria per bollitore
• n° 1 pz cod. 7104873 Kit sonda esterna

4 – Accumulo sanitario (accessorio a scelta integrabile nell’impianto termico).
Accessori da prevedere per l’accumulo sanitario:
• n° 2 pz cod. KHG71407681 Kit sonda acqua calda sanitaria per bollitore

5 – Baxi Hybrid Manager il controller elettronico parametrizzabile che consente la gestione ottimale del
sistema ibrido. Gestisce la cascata delle pompe di calore e delle caldaie via bus proprietario; inoltre è dotato
di più ingressi ed uscite programmabili in modo da monitorare e gestire il comportamento dell’impianto
(sonde di temperatura, pompe di rilancio, valvole a 3 vie).

6 – Sonda esterna Baxi e pannello di controllo

7 – Scambiatore a piastre (accessorio a scelta integrabile nell’impianto termico)

8 – Valvola a tre vie comandata dalla pompa di calore adibita al caricamento del bollitore per ACS

9 – Zona riscaldamento/raffrescamento

10 – Pompa di zona

11 – Pompa di caricamento bollitore ACS dalla caldaia.

12 – Pompa di caricamento puffer lato caldaia.

Gestione zone miscelate:
Per la gestione di una zona miscelata prevedere:
• n° 1 pz cod. KHG71407891 Kit sonda a contatto mandata/ritorno THINK
Per la gestione di due e tre zone miscelate prevedere:
• n° 1 pz cod. A7213872 Modulo interno configurabile THINK
