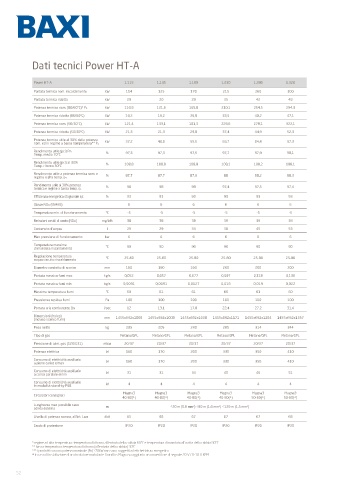

Dati tecnici Power HT-A

Power HT-A 1.115 1.135 1.180 1.230 1.280 1.320
Portata termica nom. riscaldamento kW 114 125 170 215 260 300
Portata termica ridotta kW 20 20 28 35 42 48
Potenza termica nom. (80/60°C)* P4 kW 110,9 121,6 165,8 210,1 254,5 294,3
Potenza termica ridotta (80/60°C) kW 19,2 19,2 26,8 33,5 40,2 47,1
Potenza termica nom. (50/30°C) kW 121,4 133,1 181,3 229,6 278,1 322,1
Potenza termica ridotta (50/30°C) kW 21,3 21,3 29,8 37,4 44,9 52,3
Potenza termica utile al 30% della potenza kW 37,2 40,8 55,5 69,7 84,4 97,3
nom. ed in regime a bassa temperatura** P1
Rendimento utile (pci) Pn % 97,3 97,3 97,5 97,7 97,9 98,1
Temp. media 70°C
Rendimento utile (pci) al 30% % 108,8 108,8 108,8 108,1 108,2 108,1
Temp. ritorno 30°C
Rendimento utile a potenza termica nom. e % 87,7 87,7 87,9 88 88,2 88,3
regime a alta temp. ŋ4
Rendimento utile al 30% potenza % 98 98 98 97,4 97,5 97,4
termica e regime a bassa temp. ŋ1
Efficienza energetica stagionale ŋs % 93 93 93 93 93 93
Classe NOx (EN483) 6 6 6 6 6 6
Temperatura min. di funzionamento °C -5 -5 -5 -5 -5 -5
Emissioni ossidi di azoto (NOx) mg/Wh 38 38 38 39 39 39
Contenuto d'acqua l 29 29 34 38 45 53
Max pressione di funzionamento bar 6 6 6 6 6 6
Temperatura massima °C 90 90 90 90 90 90
di mandata riscaldamento
Regolazione temperatura °C 25-80 25-80 25-80 25-80 25-80 25-80
acqua circuito riscaldamento
Diametro condotto di scarico mm 160 160 160 200 200 200
Portata massica fumi max kg/s 0,052 0,057 0,077 0,097 0,118 0,136
Portata massica fumi min kg/s 0,0091 0,0091 0,0127 0,016 0,019 0,022
Massima temperatura fumi °C 60 61 61 60 61 60
Prevalenza residua fumi Pa 100 100 100 100 100 100
Portata aria comburente Qn l/sec 12 13,1 17,8 22,4 27,2 31,4
Dimensioni (hxlxp) mm 1455x692x1008 1455x692x1008 1455x692x1008 1455x692x1171 1455x692x1264 1455x692x1357
(incluso scarico fumi)
Peso netto kg 205 205 240 285 314 344
Tipo di gas Metano/GPL Metano/GPL Metano/GPL Metano/GPL Metano/GPL Metano/GPL
Pressione di alim. gas (G20/G31) mbar 20/37 20/37 20/37 20/37 20/37 20/37
Potenza elettrica W 160 170 200 330 350 410
Consumo di elettricità ausiliario W 160 170 200 330 350 410
a pieno carico elmax
Consumo di elettricità ausiliario W 31 31 34 40 46 51
a carico parziale elmin
Consumo di elettricità ausiliario W 4 4 4 4 4 4
in modalità stand-by PSB
Magna3 Magna3 Magna3 Magna3 Magna3 Magna3
Circolatori consigliati
40-80( ▲ ) 40-80( ▲ ) 40-80( ▲ ) 40-80( ▲ ) 50-60( ▲ ) 50-60( ▲ )
Lunghezza max possibile cavo m <20 m (0,8 mm 2 ) <80 m (1,0 mm 2 ) <120 m (1,5 mm 2 )
sonda esterna
Livello di potenza sonora, all'int. Lwa dbA 65 66 67 67 67 68
Grado di protezione IP20 IP20 IP20 IP20 IP20 IP20

* regime ad alta temperatura: temperatura di ritorno all'entrata della caldaia 60°C e temperatura di mandata all'uscita della caldaia 80°C
** bassa temperatura: temperatura di ritorno (all'entrata della caldaia) 30°C
*** i prodotti con una potenza nominale (Pn)>70kW non sono soggetti ad etichettatura energetica
▲ in caso di installazione di un circolatore modulante Grundfos Magna va aggiunto un convertitore di segnale 20 V / 0-10 V KPM
