Sistemi Ibridi Commerciali

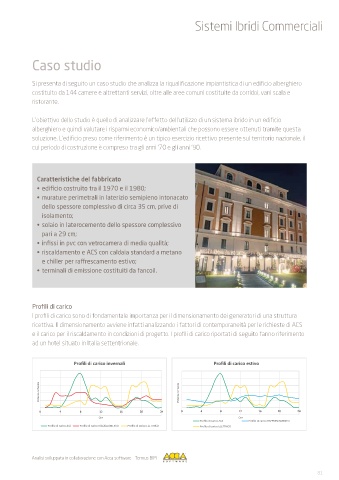

Caso studio

Si presenta di seguito un caso studio che analizza la riqualificazione impiantistica di un edificio alberghiero
costituito da 144 camere e altrettanti servizi, oltre alle aree comuni costituite da corridoi, vani scala e
ristorante.

L’obiettivo dello studio è quello di analizzare l’effetto dell’utilizzo di un sistema ibrido in un edificio
alberghiero e quindi valutare i risparmi economico/ambientali che possono essere ottenuti tramite questa
soluzione. L’edificio preso come riferimento è un tipico esercizio ricettivo presente sul territorio nazionale, il
cui periodo di costruzione è compreso tra gli anni ’70 e gli anni ’90.

Caratteristiche del fabbricato
• edificio costruito tra il 1970 e il 1980;
• murature perimetrali in laterizio semipieno intonacato
dello spessore complessivo di circa 35 cm, prive di
isolamento;
• solaio in laterocemento dello spessore complessivo
pari a 29 cm;
• infissi in pvc con vetrocamera di media qualità;
• riscaldamento e ACS con caldaia standard a metano
e chiller per raffrescamento estivo;
• terminali di emissione costituiti da fancoil.

Profili di carico
I profili di carico sono di fondamentale importanza per il dimensionamento dei generatori di una struttura
ricettiva. Il dimensionamento avviene infatti analizzando i fattori di contemporaneità per le richieste di ACS
e il carico per il riscaldamento in condizioni di progetto. I profili di carico riportati di seguito fanno riferimento
ad un hotel situato in Italia settentrionale.

Profili di carico invernali Profili di carico estivo

Potenza richiesta Potenza richiesta

0 4 8 12 16 20 24 0 4 8 12 16 20 24
Ore Ore
Profilo di carico ACS Profilo di carico RAFFRESCAMENTO
Profilo di carico ACS Profilo di carico RISCALDAMENTO Profilo di carico ELETTRICO Profilo di carico ELETTRICO

Analisi sviluppata in collaborazione con Acca software - Termus BIM
