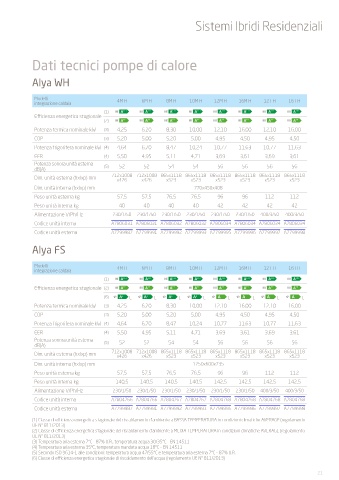

Page 21 - BAXI - SISTEMI IBRIDI RESIDENZIALI - FIDRA

Sistemi Ibridi Residenziali

Dati tecnici pompe di calore

Alya WH

Modelli 4M H 6M H 8M H 10M H 12M H 16M H 12T H 16T H
integrazione caldaia
(1)
Efficienza energetica stagionale
(2)
Potenza termica nominale kW (3) 4,25 6,20 8,30 10,00 12,10 16,00 12,10 16,00
COP (3) 5,20 5,00 5,20 5,00 4,95 4,50 4,95 4,50
Potenza frigorifera nominale kW (4) 4,64 6,70 8,47 10,24 10,77 11,63 10,77 11,63
EER (4) 5,50 4,95 5,11 4,71 3,69 3,61 3,69 3,61
Potenza sonora unità esterna 52 52 54 54 56 56 56 56
dB(A) (5)
Dim. unità esterna (hxlxp) mm 712x1008 712x1008 865x1118 865x1118 865x1118 865x1118 865x1118 865x1118
x426
x426
x523
x523
x523
x523
x523
x523
Dim. unità interna (hxlxp) mm 770x450x408
Peso unità esterna kg 57,5 57,5 76,5 76,5 96 96 112 112
Peso unità interna kg 40 40 40 40 42 42 42 42
Alimentazione V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50
Codice unità interna A7806031 A7806031 A7806032 A7806032 A7806034 A7806034 A7806034 A7806034
Codice unità esterna A7799987 A7799991 A7799992 A7799993 A7799995 A7799996 A7799997 A7799998
Alya FS

Modelli
integrazione caldaia 4M H 6M H 8M H 10M H 12M H 16M H 12T H 16T H
(1)
Efficienza energetica stagionale (2)
(6) L L L L L L L L
Potenza termica nominale kW (3) 4,25 6,20 8,30 10,00 12,10 16,00 12,10 16,00
COP (3) 5,20 5,00 5,20 5,00 4,95 4,50 4,95 4,50
Potenza frigorifera nominale kW (4) 4,64 6,70 8,47 10,24 10,77 11,63 10,77 11,63
EER (4) 5,50 4,95 5,11 4,71 3,69 3,61 3,69 3,61
Potenza sonora unità esterna 52 52 54 54 56 56 56 56
dB(A) (5)
Dim. unità esterna (hxlxp) mm 712x1008 712x1008 865x1118 865x1118 865x1118 865x1118 865x1118 865x1118
x426
x523
x523
x523
x523
x523
x523
x426
Dim. unità interna (hxlxp) mm 1250x600x735
Peso unità esterna kg 57,5 57,5 76,5 76,5 96 96 112 112
Peso unità interna kg 140,5 140,5 140,5 140,5 142,5 142,5 142,5 142,5
Alimentazione V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50
Codice unità interna A7804766 A7804766 A7804767 A7804767 A7804768 A7804768 A7804768 A7804768
Codice unità esterna A7799987 A7799991 A7799992 A7799993 A7799995 A7799996 A7799997 A7799998
(1) Classe di efficienza energetica stagionale del riscaldamento d’ambiente a BASSA TEMPERATURA in condizioni climatiche AVERAGE (regolamento
UE N° 811/2013)
(2) Classe di efficienza energetica stagionale del riscaldamento d’ambiente a MEDIA TEMPERATURA in condizioni climatiche AVERAGE (regolamento
UE N° 811/2013)
(3) Temperatura aria esterna 7°C - 87% U.R., temperatura acqua 30/35°C - EN 14511
(4) Temperatura aria esterna 35°C, temperatura mandata acqua 18°C - EN 14511
(5) Secondo ISO 9614-1 alle condizioni: temperatura acqua 47/55°C e temperatura aria esterna 7°C - 87% U.R.
(6) Classe di efficienza energetica stagionale di riscaldamento dell’acqua (regolamento UE N° 811/2013)
