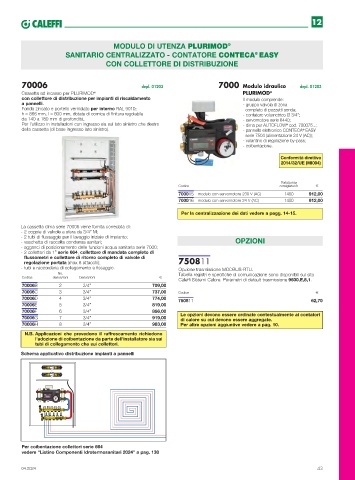

Page 43 - CALEFFI - LISTINO SISTEMI CALORE 2024 - FIDRA
P. 43
12
®
MODULO DI UTENZA PLURIMOD
SANITARIO CENTRALIZZATO - CONTATORE CONTECA EASY
®
CON COLLETTORE DI DISTRIBUZIONE
70006 depl. 01203 7000 Modulo idraulico depl. 01203
Cassetta ad incasso per PLURIMOD PLURIMOD ®
®
con collettore di distribuzione per impianti di riscaldamento Il modulo comprende:
a pannelli. - gruppo valvola di zona
Fondo zincato e portello verniciato per interno RAL 9010; completo di pozzetti sonda;
h = 866 mm, l = 600 mm, dotata di cornice di finitura regolabile - contatore volumetrico Ø 3/4”;
da 140 a 180 mm di profondità. - servomotore serie 6440;
Per l’utilizzo in installazioni con ingresso sia sul lato sinistro che destro - dima per AUTOFLOW cod. 700075...;
®
della cassetta (di base ingresso lato sinistro). - pannello elettronico CONTECA EASY
®
serie 7504 (alimentazione 24 V (AC));
- volantino di regolazione by-pass;
- coibentazione.
Conformità direttiva
2014/32/UE (MI004)
Portata max
Codice consigliata l/h €
700015 modulo con servomotore 230 V (AC) 1400 912,00
700016 modulo con servomotore 24 V (AC) 1400 912,00
Per la centralizzazione dei dati vedere a pagg. 14-15.
M 14 00 00 0 02 1
8 9 0
6 7 3 4 1 2 5
La cassetta dima serie 70006 viene fornita corredata di:
M 14
00 00 0 02 1
3
1 2
7
8 9 0
6
5
4
- 2 coppie di valvole a sfera da 3/4” M;
- 2 tubi di flussaggio per il lavaggio iniziale di impianto;
- vaschetta di raccolta condensa sanitari; OPZIONI
- agganci di posizionamento delle funzioni acqua sanitaria serie 7000;
CONTECA
CO
TECA
N
EASY
EASY
EASY
- 2 collettori da 1” serie 664, collettore di mandata completo di
RS485
flussometri e collettore di ritorno completo di valvole di
regolazione portata (max 8 attacchi); 750811
- tubi e raccorderia di collegamento e fissaggio. Opzione trasmissione MODBUS-RTU.
No. Tabella registri e specifiche di comunicazione sono disponibili sul sito
Codice derivazioni Derivazioni €
Caleffi Sistemi Calore. Parametri di default trasmissione 9600,E,8,1.
70006B 2 3/4” 709,00
70006C 3 3/4” 737,00 Codice €
70006D 4 3/4” 774,00 750811 62,70
70006E 5 3/4” 819,00
70006F 6 3/4” 856,00
70006G 7 3/4” 919,00 Le opzioni devono essere ordinate contestualmente ai contatori
di calore su cui devono essere aggregate.
70006H 8 3/4” 983,00 Per altre opzioni aggiuntive vedere a pag. 10.
N.B. Applicazioni che prevedono il raffrescamento richiedono
l’adozione di coibentazione da parte dell’installatore sia sui
tubi di collegamento che sui collettori.
Schema applicativo distribuzione impianti a pannelli
M 14 00 00 0 02 1
8 9 0 7 6 1 2 3 4 5
M 14
00 00 0 02 1
8 9 0 1 2
7 6 4 5 3
CO CONTECA N TECA EASY EASY EASY
RS485
Per coibentazione collettori serie 664
vedere “Listino Componenti Idrotermosanitari 2024” a pag. 138
04.2024 43
