Page 52 - CALEFFI - LISTINO SISTEMI CALORE 2024 - FIDRA

12

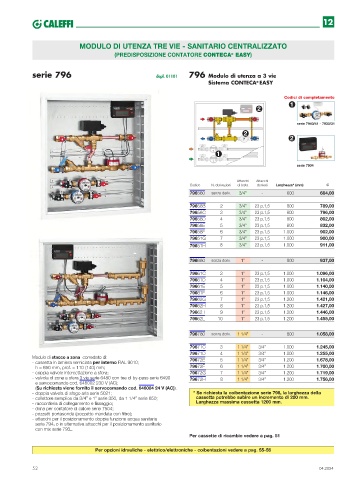

MODULO DI UTENZA TRE VIE - SANITARIO CENTRALIZZATO
(PREDISPOSIZIONE CONTATORE CONTECA EASY)
®

serie 796 depl. 01101 796 Modulo di utenza a 3 vie
Sistema CONTECA EASY
®

Codici di completamento
1
2

serie 7940/41 - 7930/31
2
2

1

serie 7504

Attacchi Attacchi
Codice N. derivazioni di testa derivati Larghezza* (mm) €
796560 senza deriv. 3/4” - 600 684,00
79658B 2 3/4” 23 p.1,5 800 789,00
79658C 3 3/4” 23 p.1,5 800 796,00
79658D 4 3/4” 23 p.1,5 800 802,00
79658E 5 3/4” 23 p.1,5 800 832,00
79658F 6 3/4” 23 p.1,5 1.000 902,00
79651G 7 3/4” 23 p.1,5 1.000 900,00
79651H 8 3/4” 23 p.1,5 1.000 911,00

796680 senza deriv. 1” - 800 937,00

79661C 3 1” 23 p.1,5 1.000 1.096,00
79661D 4 1” 23 p.1,5 1.000 1.104,00
79661E 5 1” 23 p.1,5 1.000 1.140,00
79661F 6 1” 23 p.1,5 1.000 1.146,00
79662G 7 1” 23 p.1,5 1.200 1.421,00
79662H 8 1” 23 p.1,5 1.200 1.427,00
79662 I 9 1” 23 p.1,5 1.200 1.446,00
79662L 10 1” 23 p.1,5 1.200 1.455,00

796780 senza deriv. 1 1/4” - 800 1.058,00
79671C 3 1 1/4” 3/4” 1.000 1.245,00
79671D 4 1 1/4” 3/4” 1.000 1.255,00
Modulo di stacco a zona corredato di: 79672E 5 1 1/4” 3/4” 1.200 1.678,00
- cassetta in lamiera verniciata per interno RAL 9010;
h = 650 mm, prof. = 110 (140) mm; 79672F 6 1 1/4” 3/4” 1.200 1.700,00
- coppia valvole intercettazione a sfera; 79672G 7 1 1/4” 3/4” 1.200 1.719,00
- valvola di zona a sfera 3 vie serie 6480 con tee di by-pass serie 6490 79672H 8 1 1/4” 3/4” 1.200 1.756,00
e servocomando cod. 646002 230 V (AC);
(Su richiesta viene fornito il servocomando cod. 646004 24 V (AC)).
- doppia valvola di sfogo aria serie 5021; * Se richiesta la coibentazione serie 798, la larghezza della
- collettore semplice da 3/4” e 1” serie 350, da 1 1/4” serie 650; cassetta potrebbe subire un incremento di 200 mm.
- raccorderia di collegamento e fissaggio; Larghezza massima cassetta 1200 mm.
- dima per contatore di calore serie 7504;
- pozzetti portasonda (pozzetto mandata con filtro);
- attacchi per il posizionamento doppia funzione acqua sanitaria
serie 794. o in alternativa attacchi per il posizionamento sanitario
con mix serie 793..
Per cassette di ricambio vedere a pag. 51

Per opzioni idrauliche - elettrico/elettroniche - coibentazioni vedere a pag. 55-56

52 04.2024
