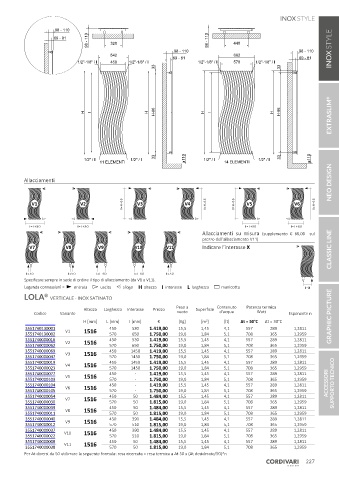

Page 227 - CORDIVARI - LISTINO DESIGN 2023 - FIDRA

98 - 110
98 - 110 320 98 - 110 440
69 - 81

98 - 110 98 - 110
542 662
69 - 81 69 - 81
1/2"-1/8" / I 450 1/2"-1/8" / I 1/2"-1/8" / I 570 1/2"-1/8" / I
33 33

EXTRASLIM ®

H I H H-66 H I H H-66

SEZIONE A-A

1/2" / I 1/2" / I 33 110 1/2" / I 1/2" / I 33 110
11 ELEMENTI 14 ELEMENTI
NEO DESIGN
65
Allacciamenti

I=H-66 I=H-66 I=H-66 I=H-66
V1 V2 V3 V4 V5 V6

I=L+80 I=L+80 I=L+80 I=L+80
CLASSIC LINE
Allacciamenti su misura (supplemento € 60,00 sul
prezzo dell’allacciamento V11)
V7 V8 V9 V10 V11 Indicare l’interasse X

I=50 I=50 I=L-60 I=L-60 I=50
Specificare sempre in sede di ordine il tipo di allacciamento (da V1 a V11).
Legenda connessioni = entrata uscita sfogo H altezza I interasse L larghezza manicotto I=X
®
LOLA VERTICALE - INOX SATINATO
Altezza Larghezza Interasse Prezzo Peso a Superficie Contenuto Potenza termica
Codice Variante vuoto d'acqua Watt Esponente n GRAPHIC PICTURE
H [mm] L [mm] I [mm] € [Kg] [m ] [lt] Δt = 50°C Δt = 30°C
2
3551740130001 1516 450 530 1.419,00 15,5 1,45 4,1 557 289 1,2811
3551740130002 V1 570 650 1.750,00 19,0 1,84 5,1 708 365 1,2959
3551740000016 V2 1516 450 530 1.419,00 15,5 1,45 4,1 557 289 1,2811
3551740000062 570 650 1.750,00 19,0 1,84 5,1 708 365 1,2959
3551740000069 V3 1516 450 1450 1.419,00 15,5 1,45 4,1 557 289 1,2811
3551740000047 570 1450 1.750,00 19,0 1,84 5,1 708 365 1,2959
3551740000019 V4 1516 450 1450 1.419,00 15,5 1,45 4,1 557 289 1,2811
3551740000023 570 1450 1.750,00 19,0 1,84 5,1 708 365 1,2959
3551740000077 1516 450 - 1.419,00 15,5 1,45 4,1 557 289 1,2811
3551740000103 V5 570 - 1.750,00 19,0 1,84 5,1 708 365 1,2959
3551740000104 1516 450 - 1.419,00 15,5 1,45 4,1 557 289 1,2811 ACCESSORI SUPPORTO TECNICO
3551740000105 V6 570 - 1.750,00 19,0 1,84 5,1 708 365 1,2959
3551740000054 1516 450 50 1.484,00 15,5 1,45 4,1 557 289 1,2811
3551740000030 V7 570 50 1.815,00 19,0 1,84 5,1 708 365 1,2959
3551740000039 1516 450 50 1.484,00 15,5 1,45 4,1 557 289 1,2811
3551740000011 V8 570 50 1.815,00 19,0 1,84 5,1 708 365 1,2959
3551740000040 V9 1516 450 390 1.484,00 15,5 1,45 4,1 557 289 1,2811
3551740000012 570 510 1.815,00 19,0 1,84 5,1 708 365 1,2959
3551740000037 V10 1516 450 390 1.484,00 15,5 1,45 4,1 557 289 1,2811
3551740000022 570 510 1.815,00 19,0 1,84 5,1 708 365 1,2959
3551740000008 1516 450 50 1.484,00 15,5 1,45 4,1 557 289 1,2811
3551740000038 V11 570 50 1.815,00 19,0 1,84 5,1 708 365 1,2959
Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
227
