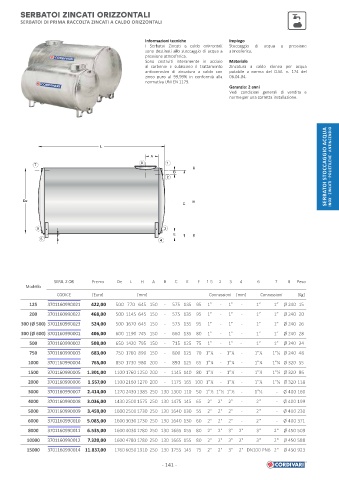

P. 141
SERBATOI ZINCATI ORIZZONTALI
SERBATOI DI PRIMA RACCOLTA ZINCATI A CALDO ORIZZONTALI
Informazioni tecniche Impiego
I Serbatoi Zincati a caldo orizzontali Stoccaggio di acqua a pressione
sono destinati allo stoccaggio di acqua a atmosferica.
pressione atmosferica.
Sono costruiti interamente in acciaio Materiale
al carbonio e subiscono il trattamento Zincatura a caldo idonea per acqua
anticorrosivo di zincatura a caldo con potabile a norma del D.M. n. 174 del
zinco puro al 99,99% in conformià alla 06.04.04.
normativa UNI EN 1179.
Garanzia: 2 anni
Vedi condizioni generali di vendita e
norme per una corretta installazione.
SERBATOI STOCCAGGIO ACQUA INOX ZINCATI POLIETILENE ANTINCENDIO
L
A
8 1
7
B
2
De H
C
6 3
E
F
5 4
SERB. Z OR Prezzo De L H A B C E F 1-5 2 3 4 6 7 8 Peso
Modello
CODICE [Euro] [mm] Connessioni [mm] Connessioni [Kg]
125 3701160990021 422,00 500 770 645 150 - 575 135 95 1” - 1” - 1” 1” Ø 240 15
200 3701160990022 468,00 500 1145 645 150 - 575 135 95 1” - 1” - 1” 1” Ø 240 20
300 (Ø 500) 3701160990023 524,00 500 1670 645 150 - 575 135 95 1” - 1” - 1” 1” Ø 240 26
300 (Ø 600) 3701160990001 406,00 600 1190 745 150 - 660 135 80 1” - 1” - 1” 1” Ø 240 28
500 3701160990002 508,00 650 1420 795 150 - 715 125 75 1” - 1” - 1” 1” Ø 240 34
750 3701160990003 683,00 750 1760 890 150 - 800 125 70 1”¼ - 1”¼ - 1”¼ 1”¼ Ø 240 48
1000 3701160990004 765,00 850 1730 980 200 - 890 125 65 1”¼ - 1”¼ - 1”¼ 1”¼ Ø 320 55
1500 3701160990005 1.301,00 1100 1760 1250 200 - 1145 140 80 1”¼ - 1”¼ - 1”¼ 1”¼ Ø 320 86
2000 3701160990006 1.557,00 1100 2160 1270 200 - 1175 165 100 1”¼ - 1”¼ - 1”¼ 1”¼ Ø 320 118
3000 3701160990007 2.414,00 1270 2430 1385 250 130 1300 110 50 1”½ 1”½ 1”½ - 1”½ - Ø 400 160
4000 3701160990008 3.036,00 1430 25001575 250 130 1475 145 65 2" 2" 2" - 2" - Ø 400 199
5000 3701160990009 3.459,00 16002500 1730 250 130 1640 130 55 2" 2" 2" - 2" - Ø 400 230
6000 3701160990010 5.085,00 16003030 1730 250 130 1640 130 60 2" 2" 2" - 2" - Ø 400 371
8000 3701160990011 6.535,00 16004030 1780 250 130 1665 155 80 2" 2" 3" 2" 3" 2" Ø 450 509
10000 3701160990012 7.320,00 1600 4780 1780 250 130 1665 155 80 2" 2" 3" 2" 3" 2" Ø 450 588
15000 3701160990014 11.837,00 1760 6050 1910 250 130 1755 145 75 2" 2" 3" 2" DN100 PN6 2" Ø 450 923
- 141 -
