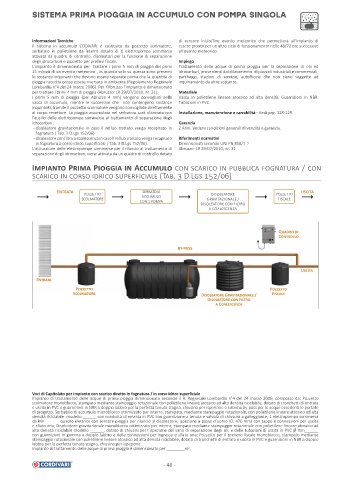

SISTEMA PRIMA PIOGGIA IN ACCUMULO CON POMPA SINGOLA

Informazioni Tecniche di sensore inizio/fine evento meteorico che permetterà all’impianto di
Il sistema in accumulo CODIVARI è costituito da pozzetto scolmatore, essere pronto per un altro ciclo di funzionamento nelle 48/72 ore successive
serbatoio in polietilene da interro dotato di 1 elettropompa sommersa all’evento meteorico.
attivata da quadro di controllo, disoleatori per la funzione di separazione
degli idrocarburi e pozzetto per prelievi fiscali. Impiego
L’impianto è dimensionato per trattare i primi 5 mm di pioggia dei primi Trattamento delle acque di prima pioggia per la separazione di olii ed
15 minuti di un evento meteorico , in quanto solo su questa sono presenti idrocarburi, provenienti dal dilavamento di piazzali industriali e commerciali,
le sostanze inquinanti che devono essere separate prima che la quantità di parcheggi, stazioni di servizio, autofficine che non siano soggette ad
pioggia raccolta possa essere riversata in ambiente (Regolamento Regionale inquinamento da altre sostanze.
Lombardia n°4 del 24 marzo 2006). Per l’Abruzzo l’impianto è dimensionato
per trattare i primi 4 mm di pioggia (Abruzzo: LR 29/07/2010, nr. 31). Materiale
I primi 5 mm di pioggia (per Abruzzo 4 mm) vengono convogliati nella Vasca in polietilene lineare atossico ad alta densità. Guarnizioni in NBR.
vasca di accumulo, mentre le successive che non contengono sostanze Tubazioni in PVC.
inquinanti, tramite il pozzetto scolmatore vengono convogliate direttamente
al corpo recettore. La pioggia accumulata nel serbatoio sarà rilanciata con Installazione, manutenzione e carrabilità - Vedi pag. 128-129.
l’ausilio delle elettropompe sommerse al trattamento di separazione degli
idrocarburi: Garanzia
- disoleatore gravitazionale in caso il refluo trattato venga recapitato in 2 Anni. Vedere condizioni generali di vendita e garanzia.
fognatura ( Tab. 3 D.Lgs 152/06)
- disoleatore con filtro a coalescenza in caso il refluo trattato venga recapitato Riferimenti normativi
in fognatura o corso idrico superficiale ( Tab. 3 D.Lgs 152/06). Dimensionati secondo UNI EN 858/1-2
L’attivazione delle elettropompe sommerse per il rilancio al trattamento di Abruzzo: LR 29/07/2010, nr. 31
separazione degli idrocarburi, viene attivata da un quadro di controllo dotato

IÃÖ®ƒÄãÊ Pٮà P®Ê¦¦®ƒ ®Ä A‘‘çÃç½Ê ‘ÊÄ Ý‘ƒÙ®‘Ê ®Ä Ö琐½®‘ƒ ¥Ê¦Äƒãçك / ‘ÊÄ
ݑƒÙ®‘Ê ®Ä ‘ÊÙÝÊ ®—Ù®‘Ê Ýç֛٥®‘®ƒ½› (Tƒ. χ D.L¦Ý υωφ/τϊ)

 ENTRATA SCOLMATORE  CON 1 POMPA  ACCUMULO GRAVITAZIONALE /  POZZETTO  USCITA
SERBATOIO
DISOLEATORE
POZZETTO
FISCALE
DISOLEATORE CON FILTRO
A COALESCENZA

Q烗ÙÊ —®
CÊÄãÙʽ½Ê

BY-PASS

Uݑ®ãƒ
EÄãكãƒ
PÊþþ›ããÊ PÊþþ›ããÊ
S‘ʽÃãÊٛ D®Ýʽ›ƒãÊٛ Gكò®ãƒþ®Êă½› / F®Ý‘ƒ½›
D®Ýʽ›ƒãÊٛ ‘ÊÄ F®½ãÙÊ
ƒ Cʃ½›Ý‘›Äþƒ

Voci di Capitolato per impianto con scarico diretto in fognatura / in corso idrico superficiale
Impianto di trattamento delle acque di prima pioggia dimensionato secondo il R. Regionale Lombardia n°4 del 24 marzo 2006, composto da: Pozzetto
scolmatore monoblocco, stampato mediante stampaggio rotazionale con polietilene lineare atossico ad alta densità riciclabile, dotato di tronchetti di entrata
e uscita in PVC e guarnizioni in NBR a doppio labbro per la perfetta tenuta stagna, chiusino per ispezione e sistema by-pass per le acque eccedenti le portate
di progetto; Serbatoio di accumulo monoblocco ottimizzato per interro, stampato, mediante stampaggio rotazionale, con polietilene lineare atossico ad alta
densità riciclabile modello ______ con condotta di entrata in PVC con guarnizione a tenuta e valvola di chiusura a galleggiante, 1 elettropompa sommersa
da kW______ quadro elettrico con sensore pioggia per rilancio al disoleatore, ispezione a passo d’uomo (D. 470 mm) con tappo e connessioni per uscita
e sfiato aria; Disoleatore gravitazionale monoblocco ottimizzato per interro, stampato mediante stampaggio rotazionale con polietilene lineare atossico ad
alta densità riciclabile modello ______, dotato di chiusini per l’ispezione del vano di separazione degli oli, e delle tubazioni di uscita in PVC Ø mm______
con guarnizioni in gomma a doppio labbro e delle connessioni per ingresso e sfiato aria; Pozzetto per il prelievo fiscale monoblocco, stampato mediante
stampaggio rotazionale con polietilene lineare atossico ad alta densità riciclabile, dotato di tronchetti di entrata e uscita in PVC e guarnizioni in NBR a doppio
labbro per la perfetta tenuta stagna, chiusino per ispezione.
Impianto di trattamento delle acque di prima pioggia è dimensionato per ________m . 2
