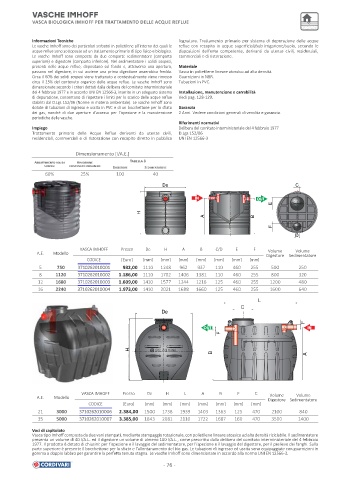

Page 76 - CORDIVARI - LISTINO TRATTAMENTO ACQUE E SISTEMI FUMARI - FIDRA

VASCHE IMHOFF
VASCA BIOLOGICA IMHOFF PER TRATTAMENTO DELLE ACQUE REFLUE

Informazioni Tecniche fognatura. Trattamento primario per sistema di depurazione delle acque
Le vasche Imhoff sono dei particolari serbatoi in polietilene all’interno dei quali le reflue con recapito in acque superficiali/sub-irrigazione/suolo, secondo le
acque reflue sono sottoposte ad un trattamento primario di tipo fisico e biologico. disposizioni dell’ente competente, derivanti da utenze civili, residenziali,
Le vasche Imhoff sono composte da due comparti: sedimentatore (comparto commerciali e di ristorazione.
superiore) e digestore (comparto inferiore). Nel sedimentatore i solidi sospesi,
presenti nelle acque reflue, depositano sul fondo e, attraverso una apertura, Materiale
passano nel digestore, in cui avviene una prima digestione anaerobica fredda. Vasca in polietilene lineare atossico ad alta densità.
Circa il 60% dei solidi sospesi viene trattenuto e contestualmente viene rimosso Guarnizioni in NBR.
circa il 25% del contenuto organico delle acque reflue. Le vasche Imhoff sono Tubazioni in PVC.
dimensionate secondo i criteri dettati dalla delibera del comitato interministeriale
del 4 febbraio 1977 e in accordo UNI EN 12566-3, inserite in un adeguato sistema Installazione, manutenzione e carrabilità
di depurazione, consentono di rispettare i limiti per lo scarico delle acque reflue Vedi pag. 128-129.
stabiliti dal D.Lgs 152/06 (Norme in materia ambientale). Le vasche Imhoff sono
dotate di tubazioni di ingresso e uscita in PVC e di un bocchettone per lo sfiato Garanzia
dei gas, nonché di due aperture d’accesso per l’ispezione e la manutenzione 2 Anni. Vedere condizioni generali di vendita e garanzia.
periodiche delle vasche.
Riferimenti normativi
Impiego Delibera del comitato interministeriale del 4 febbraio 1977
Trattamento primario delle Acque Reflue derivanti da utenze civili, D.Lgs 152/06
residenziali, commerciali e di ristorazione con recapito diretto in pubblica UNI EN 12566-3

Dimensionamento [l/A.E.]
A R T 3

D S
60% 25% 100 40
De C

E
H
A B
F
D

VASCA IMHOFF Prezzo De H A B C/D E F Volume Volume
A.E. Modello
Digestore Sedimentatore
CODICE [Euro] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
5 750 3710262010001 932,00 1110 1248 962 937 110 460 255 500 250
8 1120 3710262010002 1.186,00 1110 1702 1406 1381 110 460 255 800 320
12 1680 3710262010003 1.609,00 1410 1577 1244 1216 125 460 255 1200 480
16 2240 3710262010004 1.973,00 1410 2021 1688 1660 125 460 255 1600 640
L
C
De
F

F

H
B A

VASCA IMHOFF Prezzo De H L A B F C Volume Volume
A.E. Modello
Digestore Sedimentatore
CODICE [Euro] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
21 3000 3710262010006 2.384,00 1500 1738 1939 1403 1363 125 470 2100 840
35 5000 3710262010007 3.385,00 1843 2081 2110 1722 1687 160 470 3500 1400

Voci di capitolato
Vasca tipo Imhoff composta da due vani stampati, mediante stampaggio rotazionale, con polietilene lineare atossico ad alta densità riciclabile. Il sedimentatore
presenta un volume di 40 l/A.E. ed il digestore un volume di almeno 100 l/A.E., come prescritto dalla delibera del comitato interministeriale del 4 febbraio
1977. Il prodotto è dotato di chiusini: per l’ispezione e il lavaggio del sedimentatore, per l’ispezione e il lavaggio del digestore, per il prelievo dei fanghi. Sulla
parte superiore è presente il bocchettone per lo sfiato e l’allontanamento del bio-gas. Le tubazioni di ingresso ed uscita sono equipaggiate con guarnizioni in
gomma a doppio labbro per garantire la perfetta tenuta stagna. Le vasche Imhoff sono dimensionate in accordo alla norma UNI EN 12566-3.
- 76 -
