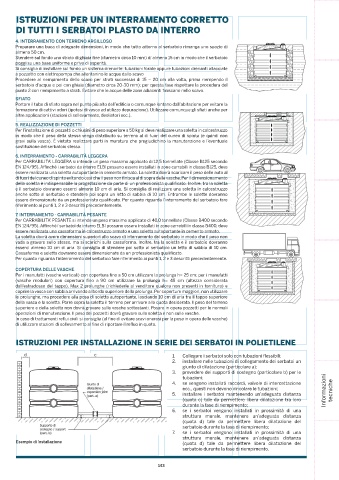

ISTRUZIONI PER UN INTERRAMENTO CORRETTO

       DI TUTTI I SERBATOI PLASTO DA INTERRO
      4. INTERRAMENTO CON TERRENO ARGILLOSO
      Preparare una buca di adeguate dimensioni, in modo che tutto attorno al serbatoio rimanga uno spazio di
      almeno 50 cm.
      Stendere sul fondo uno strato di ghiaia fine (diametro circa 10 mm) di almeno 15 cm in modo che il serbatoio
      poggi su una base uniforme e priva di asperità.
      Si consiglia di installare sul fondo un sistema drenante: tubazioni forate oppure tubazioni drenanti allacciate
      a pozzetto con elettropompa che allontanino le acque dallo scavo
      Procedere al riempimento dello scavo per strati successivi di 15 – 20 cm alla volta, prima riempendo il
      serbatoio d’acqua e poi con ghiaia (diametro circa 20-30 mm); per questa fase rispettare la procedura del
      punto 2 con riempimento a strati. Evitare che le acque delle zone adiacenti finiscano nello scavo.
      SFIATO
      Portare il tubo di sfiato sopra nel punto più alto dell’edificio o comunque lontano dall’abitazione per evitare la
      formazione di cattivi odori (ipotesi di vasca ad utilizzo depurazione). Utilizzare comunque gli sfiati anche per
      altre applicazioni (stazioni di sollevamento, deoliatori ecc.).
      5. REALIZZAZIONE DI POZZETTI
      Per l’installazione di pozzetti o chiusini di peso superiore a 50 kg si deve realizzare una soletta in calcestruzzo
      in modo che il peso della stessa venga distribuito su terreno al di fuori del cuneo di spinta (e quindi non
      gravi sulla vasca). È vietato realizzare parti in muratura che pregiudichino la manutenzione e l’eventuale
      sostituzione del serbatoio stesso.
      6. INTERRAMENTO - CARRABILITÀ LEGGERA
      Per CARRABILITA’ LEGGERA si intende un peso massimo applicato di 12,5 tonnellate (Classe B125 secondo
      EN 124/95). Affinché i serbatoi da interro ELBI possano essere installati in zone carrabili in classe B125, deve
      essere realizzata una soletta autoportante in cemento armato. La soletta dovrà scaricare il peso delle auto al
      di fuori del cuneo di spinta evitando così che il peso non finisca al di sopra delle vasche. Per il dimensionamento
      della soletta è indispensabile la progettazione da parte di un professionista qualificato. Inoltre, tra la soletta
      e il serbatoio dovranno esserci almeno 10 cm di aria. Si consiglia di realizzare una soletta in calcestruzzo
      anche sotto al serbatoio e stendere poi sopra un letto di sabbia di 10 cm. Entrambe le solette dovranno
      essere dimensionate da un professionista qualificato. Per quanto riguarda l’interramento del serbatoio fare
      riferimento ai punti 1, 2 e 3 descritti precedentemente.
      7. INTERRAMENTO - CARRABILITÀ PESANTE
      Per CARRABILITA’ PESANTE si intende un peso massimo applicato di 40,0 tonnellate (Classe B400 secondo
      EN 124/95). Affinché i serbatoi da interro ELBI possano essere installati in zone carrabili in classe B400, deve
      essere realizzata una cassaforma in calcestruzzo armato e una soletta autoportante in cemento armato.
      La soletta dovrà avere dimensioni superiori allo scavo di interramento del serbatoio in modo che il peso non
      vada a gravare sullo stesso, ma si scarichi sulla cassaforma. Inoltre, tra la soletta e il serbatoio dovranno
      esserci almeno 10 cm di aria. Si consiglia di stendere poi sotto al serbatoio un letto di sabbia di 10 cm.
      Cassaforma e soletta dovranno essere dimensionate da un professionista qualificato.
      Per quanto riguarda l’interramento del serbatoio fare riferimento ai punti 1, 2 e 3 descritti precedentemente.
      COPERTURA DELLE VASCHE
      Per i manufatti (vasche verticali) con copertura fino a 50 cm utilizzare la prolunga h= 25 cm; per i manufatti
      (vasche  modulari)  con  copertura  fino  a  90  cm  utilizzare  la  prolunga  h=  45  cm  (altezza  considerata
      dall’estradosso del tappo). Max 2 prolunghe (richiederle al venditore qualora non presenti in fornitura) e
      coprire la vasca con sabbia arrivando al bordo superiore della prolunga. Per coperture maggiori, non utilizzare
      le prolunghe, ma procedere alla posa di soletta autoportante, lasciando 10 cm di aria tra il tappo superiore
      della vasca e la soletta. Porre sopra la soletta il terreno per arrivare alla quota desiderata. Il peso del terreno
      superiore e della soletta non dovrà gravare sulle vasche sottostanti. Posare in opera pozzetti per le normali
      operazioni di manutenzione. Il peso dei pozzetti dovrò gravare sulla soletta e non sulle vasche.
      In caso di trattamenti reflui civili si consiglia (al fine di evitare scavi onerosi per la posa in opera delle vasche)
      di utilizzare stazioni di sollevamento al fine di riportare il refluo in quota.


       ISTRUZIONI PER INSTALLAZIONE IN SERIE DEI SERBATOI IN POLIETILENE

                                                              1.   Collegare i serbatoi solo con tubazioni flessibili;
                                                              2.   installare nelle tubazioni di collegamento dei serbatoi un
                                                                 giunto di dilatazione (particolare a);
                                                              3.   prevedere dei supporti di sostegno (particolare b) per le
                                                                 tubazioni;
                                                              4.   se vengono installati raccordi, valvole di intercettazione
                                                                 ecc., questi non devono vincolare le tubazioni;   Informazioni  tecniche
                                                              5.   installare i serbatoi mantenendo un’adeguata distanza
                                                                 (quota c) tale da permettere libera dilatazione tra loro
                                                                 durante la fase di riempimento;
                                                              6.   se i serbatoi vengono installati in prossimità di una
                                                                 struttura murale, mantenere un’adeguata distanza
                                                                 (quota d) tale da permettere libera dilatazione del
                                                                 serbatoio durante la fase di riempimento;
                                                              7.   se i serbatoi vengono installati in prossimità di una
                                                                 struttura murale, mantenere un’adeguata distanza
       Esempio di installazione                                  (quota d) tale da permettere libera dilatazione del
                                                                 serbatoio durante la fase di riempimento.
