P. 53
REFLUI CIVILI
TRATTAMENTO SECONDARIO T3*
*In ottemperanza al D.lgs. 152/06, allegato 5, tab. 3

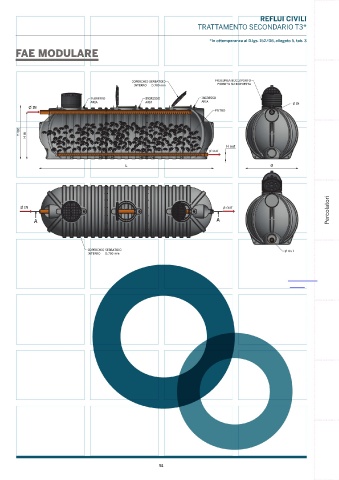

FAE MODULARE
COPERCHIO SERBATOIO PROLUNGA BOCCAPORTO
INTERRO D.700 mm FORNITA SU RICHIESTA
INGRESSO INGRESSO INGRESSO
ARIA ARIA ARIA IN
IN
FILTRO
H tot H in
H out
OUT
L Ø
Percolatori
IN OUT
A A
COPERCHIO SERBATOIO OUT
INTERRO D.700 mm
DISEGNATO DA: DATA DENOMINAZIONE MATERIALE
D. MASTROGIACOMO 13/03/2020 POLIETILENE LINEARE
CONTROLLATO DA: DATA FAE 125 A.E. M TRATTAMENTO SECONDARIO T3
D. GIOVANNELLI 13/03/2020
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE DEPURATORE FILTRO TOLLERANZE GENERALI
1 : 30 PESO: AEROBICO SECONDO UNI EN 22768-m
Formato foglio: A3
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere DISEGNO CODICE
riprodotto ne' reso noto a terzi senza autorizzazione.
S.p.a. Ogni trasgressione verrà punita a norma di legge. A5B1000 M0125
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\FAE\DISEGNO PER CATALOGO\A5B1000 M0125 - CATALOGO.dwg
