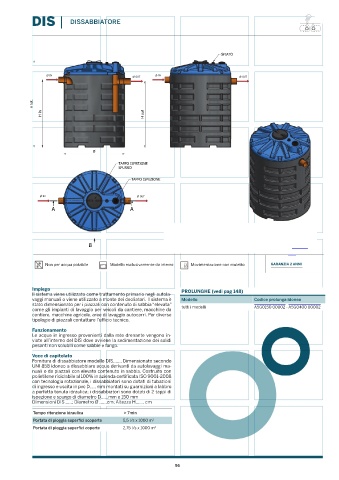

DIS | DISSABBIATORE

SFIATO

 IN  OUT  IN  OUT

H tot.
H in H out

Ø
TAPPO ISPEZIONE
SPURGO

TAPPO ISPEZIONE

 IN  OUT
A A

DISEGNATO DA: DATA DENOMINAZIONE MATERIALE
D.Mastrogiacomo 16/01/2020 POLIETILENE LINEARE
CONTROLLATO DA: DATA DIS 1400 MQ TRATTAMENTO PRIMARIO
D. GIOVANNELLI 16/01/2020
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE TOLLERANZE GENERALI
B 1 : 20 Formato foglio: A3 PESO: DEPURAZIONE SECONDO UNI EN 22768-m
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere
riprodotto ne' reso noto a terzi senza autorizzazione. DISEGNO CODICE
S.p.a. Ogni trasgressione verrà punita a norma di legge. A5S1400
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\DISSABBIATORE\CATALOGO SCHEDA TECNICA\A5S1400 - SCHEDA TECNICA.dwg
Non per acqua potabile Modello esclusivamente da interro Movimentazione con muletto GARANZIA 2 ANNI

Impiego PROLUNGHE (vedi pag 148)
Il sistema viene utilizzato come trattamento primario negli autola-
vaggi manuali o viene utilizzato a monte dei deoliatori. Il sistema è Modello Codice prolunga idonea
stato dimensionato per i piazzali con contenuto di sabbia “elevata”
come gli impianti di lavaggio per veicoli da cantiere, macchine da tutti i modelli A5G0150 00002 - A5G0400 00002
cantiere, macchine agricole, aree di lavaggio autocarri. Per diverse
tipologie di piazzali contattare l’ufficio tecnico.
Funzionamento
Le acque in ingresso provenienti dalla rete drenante vengono in-
viate all’interno del DIS dove avviene la sedimentazione dei solidi
pesanti non solubili come sabbie e fango.
Voce di capitolato
Fornitura di dissabbiatore modello DIS……. Dimensionato secondo
UNI 858 idoneo a dissabbiare acque derivanti da autolavaggi ma-
nuali o da piazzali con elevato contenuto in sabbia. Costruito con
polietilene riciclabile al 100% in azienda certificata ISO 9001-2008
con tecnologia rotazionale, i dissabbiatori sono dotati di tubazioni
di ingresso e uscita in pvc D….. mm montati su guarnizioni a labbro
a perfetta tenuta idraulica; i dissabbiatori sono dotati di 2 tappi di
ispezione e spurgo di diametro D……mm e 150 mm
Dimensioni DIS……; Diametro Ø ……cm; Altezza H……. cm
Tempo ritenzione idraulica > 7min
Portata di pioggia superfici scoperte 5,5 l/s x 1000 m 2
Portata di pioggia superfici coperte 2,75 l/s x 1000 m 2
