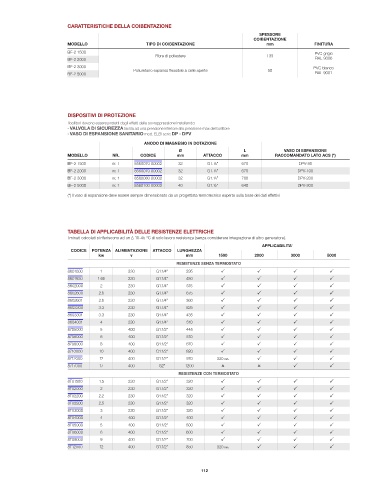

Page 114 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
BF-2 1500 PVC grigio
Fibra di poliestere 135
BF-2 2000 RAL 9006
BF-2 3000 PVC bianco
Poliuretano espanso flessibile a celle aperte 50
BF-2 5000 RAL 9001

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
BF-2 1500 nr. 1 8560070 00002 32 G1.¼” 670 DPV-80
BF-2 2000 nr. 1 8560070 00002 32 G1.¼” 670 DPV-100
BF-2 3000 nr. 1 8560080 00002 32 G1.¼” 700 DPV-200
BF-2 5000 nr. 1 8560100 00002 40 G1.½” 640 DPV-300
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 10-45 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 1500 2000 3000 5000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P
8601650 1.65 230 G1.1/4” 450 P P P P
8602000 2 230 G1.1/4” 515 P P P P
8602600 2.6 230 G1.1/4” 675 P P P P
8602601 2.6 230 G1.1/4” 360 P P P P
8603300 3.3 230 G1.1/4” 825 P P P P
8603301 3.3 230 G1.1/4” 435 P P P P
8604001 4 230 G1.1/4” 510 P P P P
8705000 5 400 G1.1/2” 445 P P P P
8706000 6 400 G1.1/2” 510 P P P P
8708000 8 400 G1.1/2” 670 P P P P
8710000 10 400 G1.1/2” 820 P P P P
8712000 12 400 G1.1/2” 970 320 min. P P P
8717000 17 400 G2” 1200 O O P P
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 P P P P
8T02000 2 230 G1.1/2” 320 P P P P
8T02200 2.2 230 G1.1/2” 320 P P P P
8T02500 2.5 230 G1.1/2” 320 P P P P
8T03000 3 230 G1.1/2” 320 P P P P
8T04000 4 400 G1.1/2” 400 P P P P
8T05000 5 400 G1.1/2” 500 P P P P
8T06000 6 400 G1.1/2” 600 P P P P
8T09000 9 400 G1.1/2” 700 P P P P
8T12000 12 400 G1.1/2” 850 320 min. P P P

112
