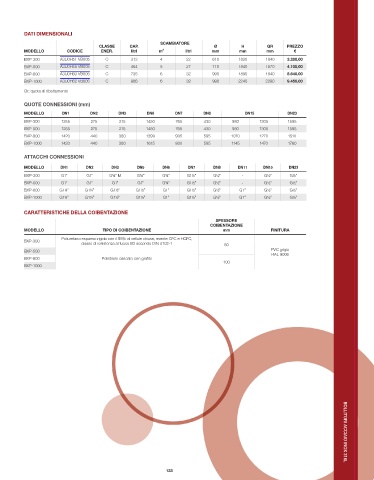

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri mm mm mm €
BXP-300 A3U0H51 VB005 C 313 4 22 610 1820 1840 3.280,00
BXP-500 A3U0H55 VB005 C 464 5 27 710 1840 1870 4.100,00
BXP-800 A3U0H60 VB005 C 735 6 32 990 1890 1940 8.640,00
BXP-1000 A3U0H62 VB005 C 906 6 32 990 2240 2290 9.450,00
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN6 DN7 DN8 DN15 DN23
BXP-300 1255 275 215 1450 765 430 980 1305 1595
BXP-500 1255 275 215 1450 765 430 980 1305 1595
BXP-800 1420 440 380 1390 905 595 1070 1270 1510
BXP-1000 1420 440 380 1615 930 595 1145 1470 1760

ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN5 DN6 DN7 DN8 DN11 DN15 DN23
BXP-300 G1” G1” G¾” M G¾” G¾” G1½” G½” - G½” G½”
BXP-500 G1” G1” G1” G1” G¾” G1½” G½” - G½” G½”
BXP-800 G1¼” G1¼” G1½” G1½” G1” G1½” G½” G1” G½” G½”
BXP-1000 G1¼” G1¼” G1½” G1½” G1” G1½” G½” G1” G½” G½”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
BXP-300
classe di resistenza al fuoco B2 secondo DIN 4102-1 50
BXP-500 PVC grigio
RAL 9006
BXP-800 Polistirolo caricato con grafite
100
BXP-1000

133 BOLLITORI ACCIAIO INOX 316L
